INSTRUCCIONES DE INSTALACIÓN DEL PANEL A LA
MEDIDA
Panel del cajón a la medida
Si va a instalar un panel de madera a la medida, deberá hacerlo
usted mismo o consultar un carpintero o fabricante de armarios
calificado. Para obtener información acerca de las
especificaciones del panel, vea los gráficos dimensionales.
IMPORTANTE:
■ El grosor del panel a la medida debe ser de ¹⁄₂" (1,3 cm) a ³⁄₄"
(1,9 cm).
■ No sobrepase la medida de altura establecida para el panel a
la medida. El panel que sobrepasa la medida de altura puede
dañar la lavavajillas de cajón, los armarios o el mostrador.
■ El ancho del panel a la medida puede variar de acuerdo con el
ancho de la abertura del armario.

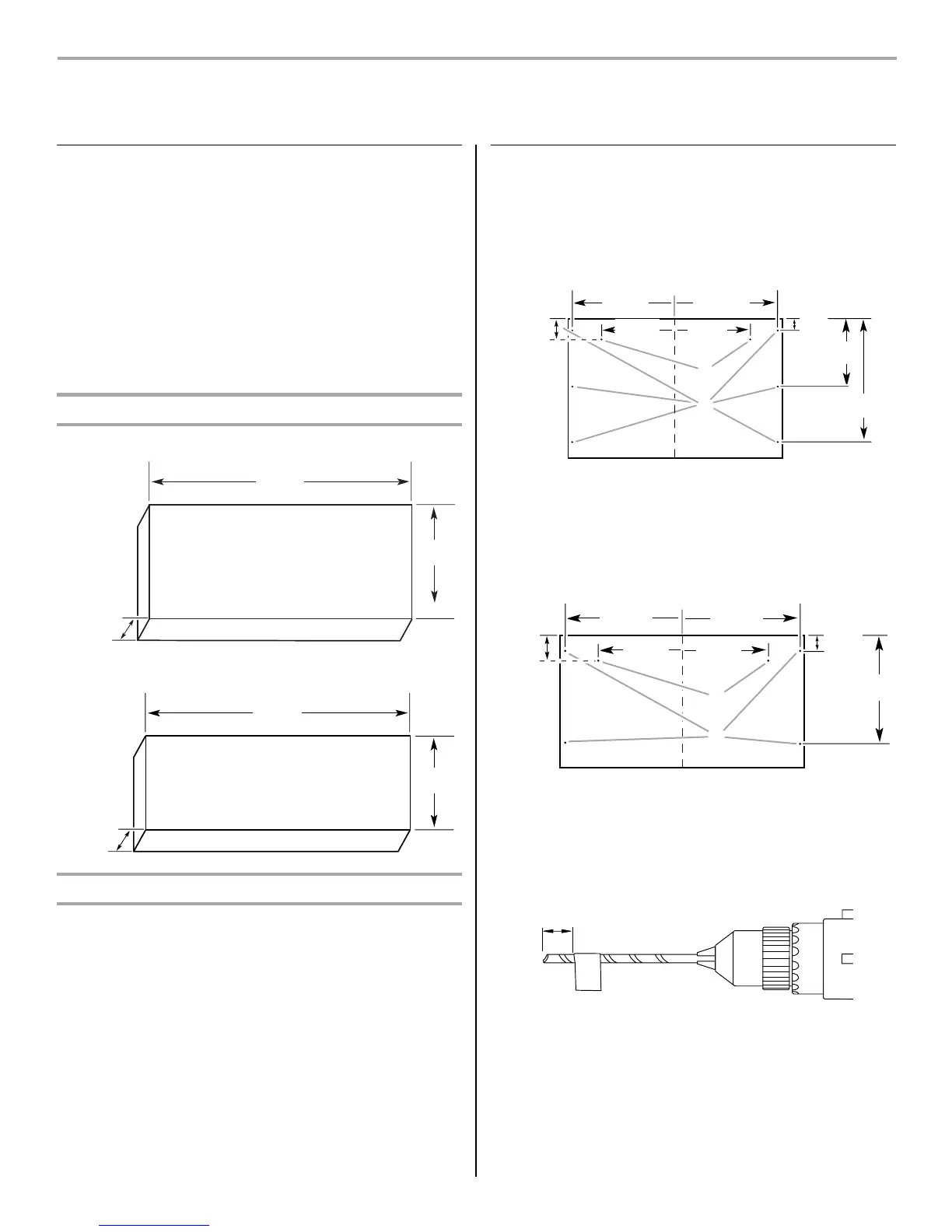

Dimensiones del panel a la medida
Panel del cajón superior
Panel del cajón inferior
Instalación de los herrajes
Centre los herrajes (de izquierda a derecha) sobre el panel a la
medida. Asegúrese al instalar los herrajes que los tornillos de
montaje estén al ras con la parte trasera del panel a la medida.
Preparación del panel a la medida
1. Coloque el panel a la medida boca abajo en una superficie de
trabajo limpia y blanda.
2. Use un lápiz para marcar los puntos centrales de los
2 orificios guía para los sujetadores de los paneles y 6 orificios
guía necesarios para el panel.
3. Marque los puntos centrales para los orificios guía de los dos
sujetadores de los paneles y los 4 orificios guía necesarios
para el panel inferior.
4. Con una broca de ¹⁄₈", haga cada orificio de una profundidad
de ³⁄₈" (1 cm).
IMPORTANTE: Para evitar taladrar hasta atravesar el frente
del panel a la medida, no taladre a una profundidad de más
de ³⁄₈" (1 cm).
23⁷⁄₁₆"
(59,5 cm)
16¹⁄₄"
(41,3 cm)
³⁄₄"
(1,9 cm)
23⁷⁄₁₆"
(59,5 cm)
12³⁄₄"
(32,4 cm)
(1,9 cm)
³⁄₄"
A. Línea central
B. Orificios guía para el sujetador del panel (2)
C. Orificios guía (6)
A. Línea central
B. Orificios guía para el sujetador del panel (2)
C. Orificios guía (4)
1¹⁄₂"
(3,8 cm)
A
(20,7 cm)
8¹⁄₈"
(20,7 cm)
8"
(20,2 cm)
(36,6 cm)
C
B
(28,5 cm)
11¹⁄₄"
(28,5 cm)
2¹⁄₂"
(6,3 cm)
11¹⁄₄"
8¹⁄₈"
14¹⁄₈"
A
C
B
10¹⁄₂"
(26,7 cm)
(20,7 cm)
8¹⁄₈"
(20,7 cm)
8¹⁄₈"
(28,5 cm)
11¹⁄₄"
(28,5 cm)
11¹⁄₄"
1¹⁄₂"
(3,8 cm)
2¹⁄₂"
(
6,3 cm)
³⁄₈" (1 cm)
