FR
25
6. MISE EN SERVICE DE LA MACHINE

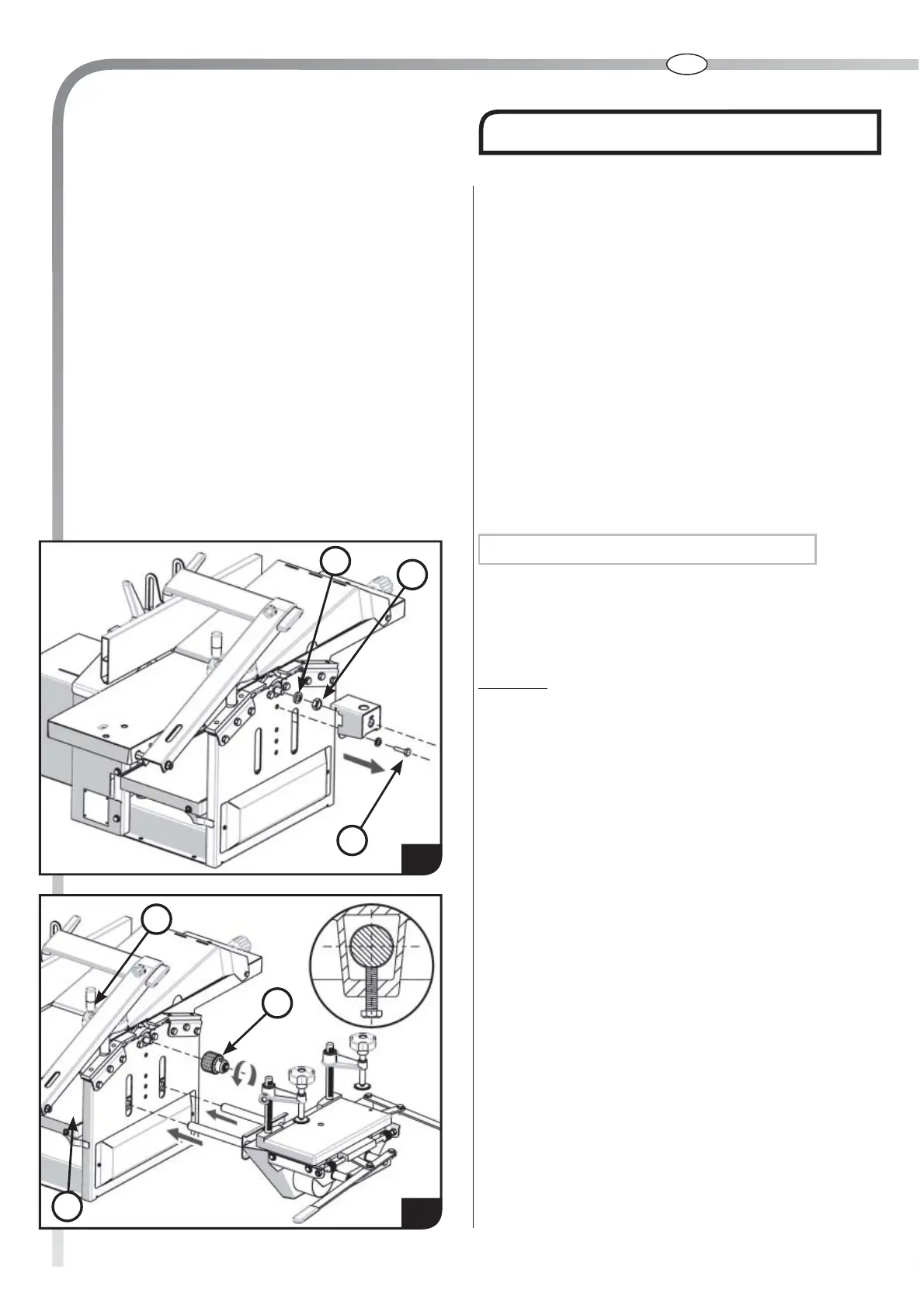

1. Montage du mandrin (11)
12
- Monter la table raboteuse (D) à l’aide du volant (M1), jusqu’à
voir apparaître les 2 trous à travers les oblongs du carénage
machine.
- Insérer les 2 axes de la mortaiseuse dans les 2 trous de la
table raboteuse (D).
- Fixer la mortaiseuse en serrant modérément les 2 vis se
trouvant sous la table raboteuse, afin de ne pas détériorer le
dessous de table (voir détail).
- Retirer le cache mandrin en devissant la vis (I).
- Enlever l’écrou (J) de l’axe moteur du mandrin.
- Fixer le mandrin (L) sur l’arbre moteur (en dévissant). (12)
Remarque : laisser impérativement la rondelle (K) sur l’axe
moteur
2. Montage du dispositif à mortaiser (12)
J
I
D
L
M1
g. Assemblage des éléments en option
11
K
