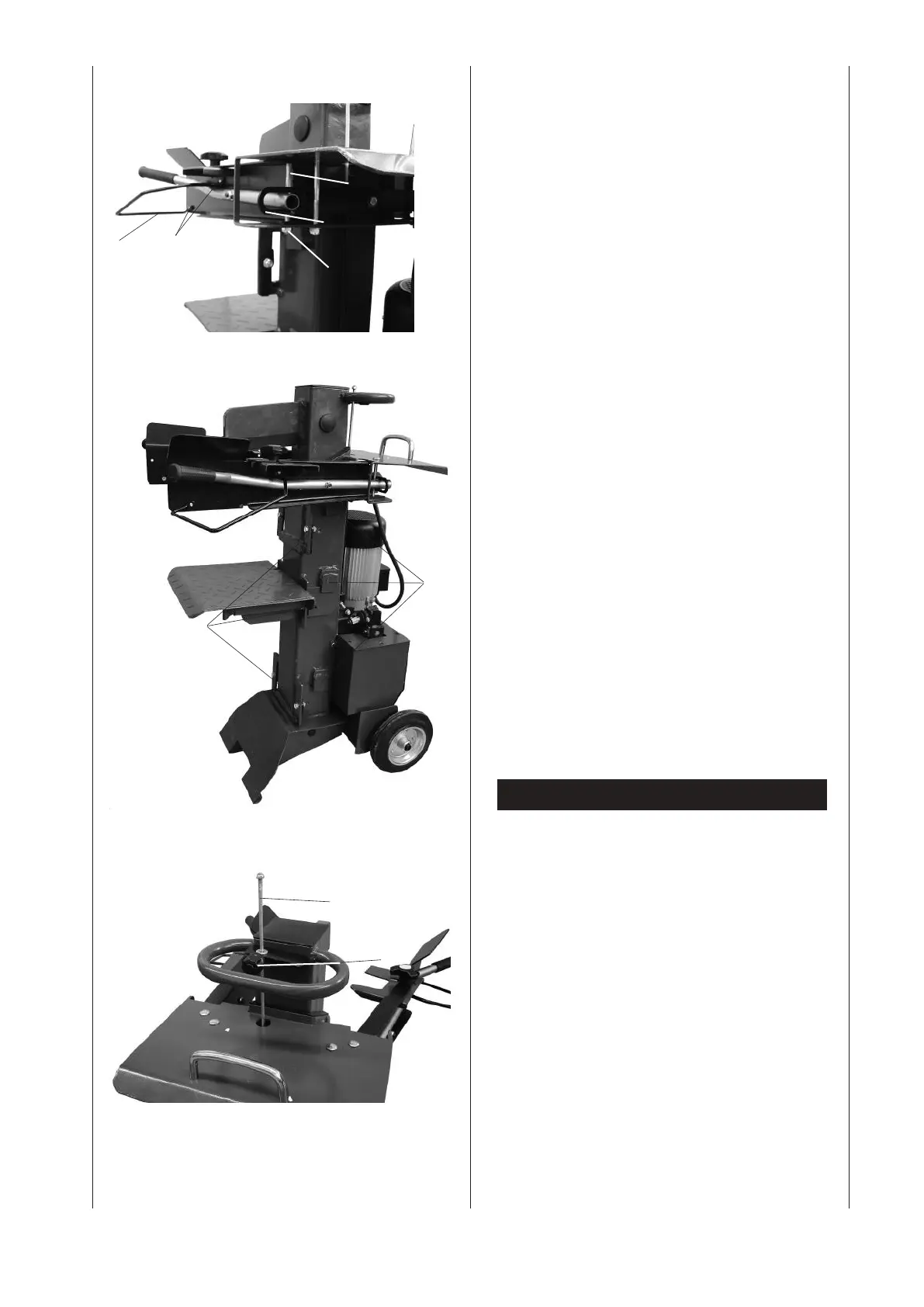

Bedienarme montieren, Fig. 4.2
Bedienarm (A) in die Schaltwippe (C) einführen, •
mit Sechskantschraube (D), Scheibe (E) und
Sicherungsmutter verschrauben. Die Sicherungsmutter
nur so festziehen, dass sich der Bedienarm noch
bewegen lässt.
Nun den Bedienarm (B) nach der beschriebenen •
Methode rechts befestigen.
Die Schutzbügel (F) an beide Bedienarme mit je 2 •
Kreuzschlitzschrauben (G) montieren.
Tischplatte montieren, Fig. 5
Die Tischplatte kann je nach Länge des zu spaltenden
Holzes in den 3 Höhen 58 cm, 77 cm und 106 cm an -
ge bracht werden. In jeder Einbauposition sind Tischver-
riegelungshebel (A) angebracht.
Setzen Sie die Tischplatte in die gewünschten Halte-
rungen (B) ein. Nun sichern Sie die Tischplatte mit dem
Verriegelungshebel auf beiden Seiten.
Arbeitshinweise
Hubbegrenzung bei Kurzholz, Fig. 6
Untere Spaltmesserposition ca. 10 cm über Spalttisch
Spaltmesser auf gewünschte Position fahren•
einen Bedienarm loslassen•
Motor ausschalten•
den zweiten Bedienarm loslassen•
die Feststellschraube A lösen•
die Hub-Einstellstange B nach oben führen, bis sie von •
der Feder gestoppt wird
die Feststellschraube A wieder anziehen.•
Motor einschalten•
obere Position überprüfen.•
