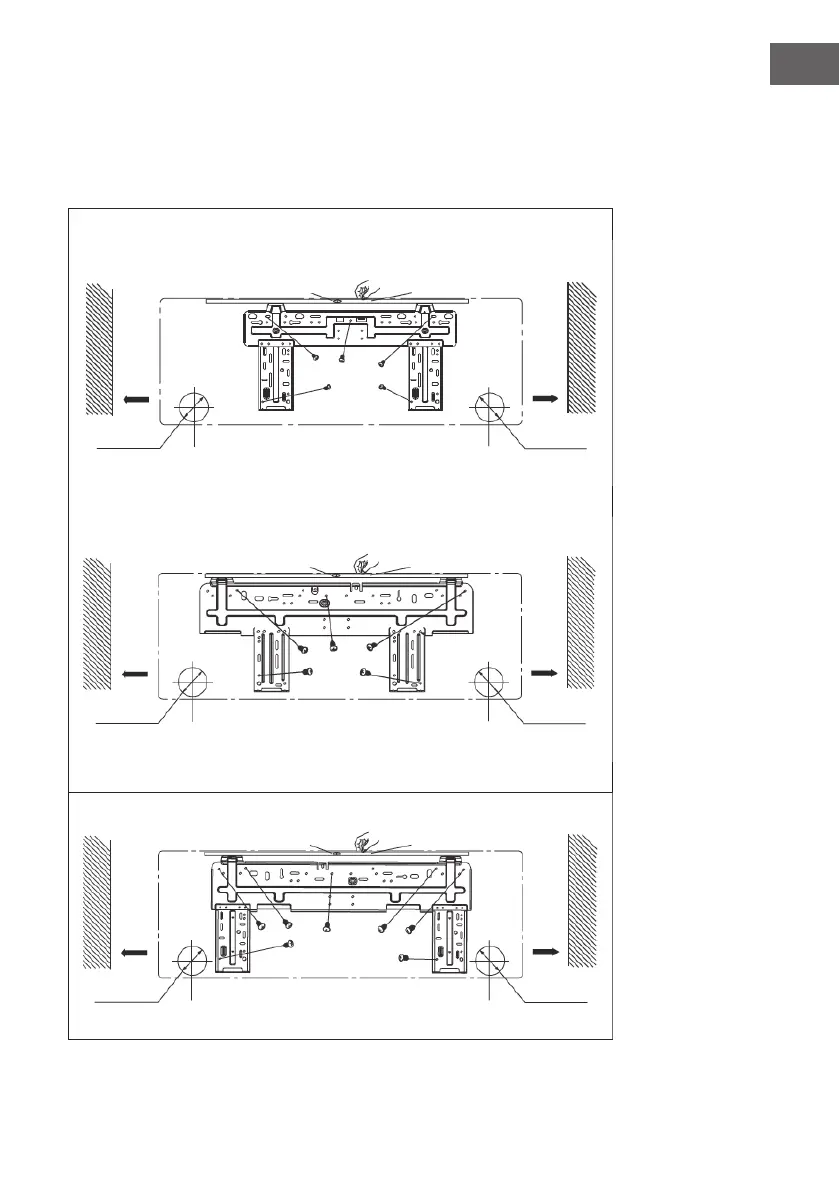

Paso 3: Ranura del tubo
1 Seleccione la posición de la ranura del tubo de acuerdo con la dirección del tubo
de salida. La posición de la ranura del tubo debe estar ligeramente por debajo del
soporte de pared, como se muestra en las siguientes ilustraciones:
ACC
ACD
ACE
Pared
Ranura del tubo posterior
Ø 55 mm
≥ 150 mm
≥ 150 mm
Ranura del tubo posterior
Ø 55 mm
Marcar el
centro
Nivel de burbuja
Wand
Pared
Ranura del tubo posterior
Ø 70 mm
≥ 150 mm
≥ 150 mm
Ranura del tubo posterior
Ø 70 mm
Marcar el
centro
Nivel de burbuja
Pared
Pared
Ranura del tubo posterior
Ø 55 mm
≥ 150 mm
≥ 150 mm
Ranura del tubo posterior
Ø 55 mm
Marcar el
centro
Nivel de burbuja
Pared
