150
ES
2 No una la manguera de drenaje y el cable de alimentación a lo largo de toda su
longitud, sino sepárelos en un momento determinado.
3 Conecte los componentes individuales de manera uniforme.
4 El tubo de líquido y el conducto de gas deben envolverse por separado en el
extremo.
Atención: El cable de alimentación y el cable de control no deben cruzarse ni
enrollarse entre sí. La manguera de drenaje debe estar situada en la parte inferior.

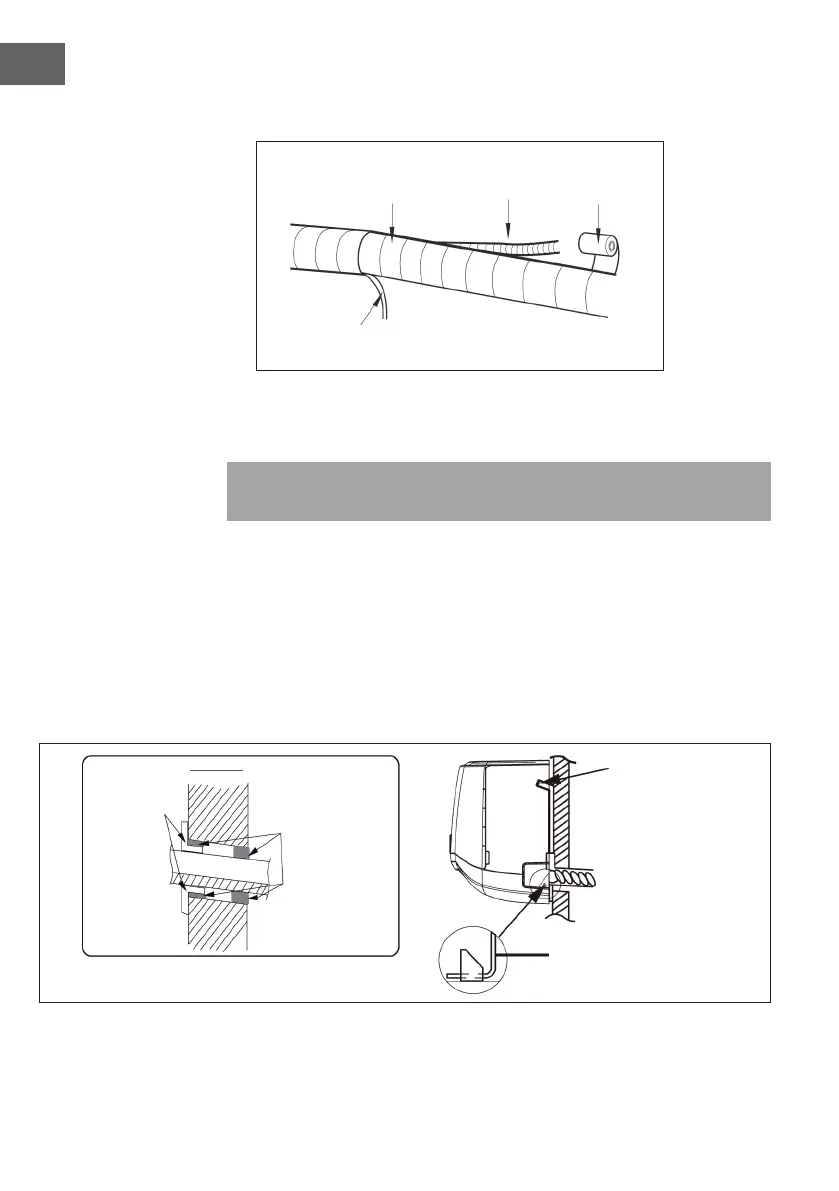

Paso 9: Colgar la unidad interior
1 Inserte los cables envueltos en el tubo de pared y páselos a través del oricio de la
pared.
2 Cuelgue el aire acondicionado interior en el soporte de pared.
3 Rellene el hueco entre los tubos y el orico de la pared con sellador.
4 Fije el tubo de pared.
5 Compruebe que el aire acondicionado interior esté rmemente conectado al
soporte de pared.
Tubo de conexión
Manguera de
drenaje
Cinta
adhesiva
Cable de alimentación de la unidad interior
Interior Exterior
Tubo de pared
Sellador
Gancho superior
Gancho inferior del
soporte de pared
