Paso 5: Conexión del cableado eléctrico de la unidad exterior

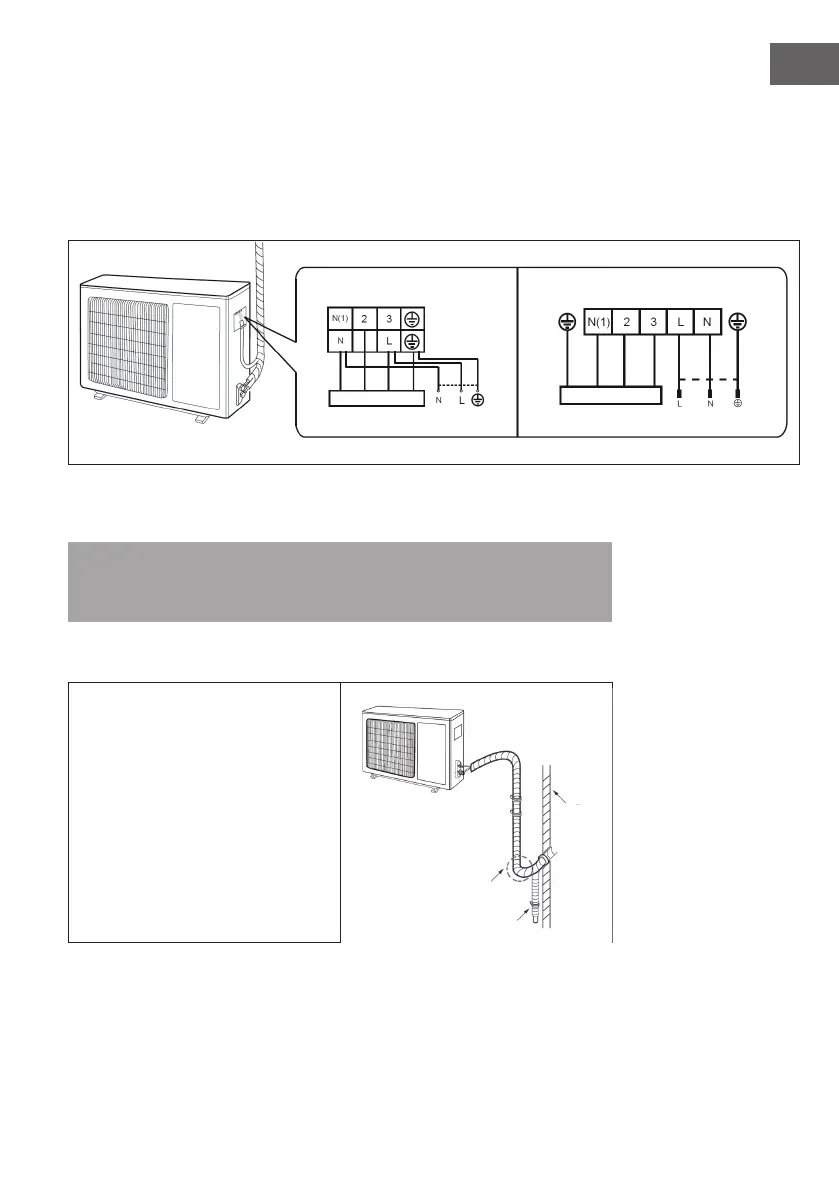

1 Quite la abrazadera; conecte el cable de alimentación y el cable de control
de señal (sólo para aparatos con función de refrigeración y calefacción) a la
hembrilla de conexión según el color y fíjelos con tornillos. Atención: El bloque
de terminales mostrado es orientativo. Reérase al bloque de terminales
actual.
2 Fije el cable de alimentación y el cable de control de señal con una abrazadera
(sólo para aparatos con función de refrigeración y calefacción).
Atención: Tire de los tornillos del cable de alimentación ligeramente tras apretarlos
para vericar que están colocados correctamente. Nunca corte los lamentos de la
conexión eléctrica para alargarlos o acortarlos
Paso 6: Mantener cables limpios
• Los cables deben colocarse a lo
largo de la pared y doblarse con
cuidado para ocultarse al máximo.
¡No doble demasiado los cables!
• Si la unidad exterior esté más
elevada que el oricio en la pared,
el cable deberá tener una curva
en forma de U antes de que se
introduzca en la vivienda para evitar
que llueva hacia adentro.
Azul Negro Marrón Amarillo- verdoso Azul Marrón Amarillo- verdoso
Amarillo- verdoso Azul Negro Marrón Marrón Azul Amarillo- verdoso
Conexión de la
unidad interior
Conexión de la
unidad interiorinterior
9K, 12 K 18K, 24K
Pared
Curva en
forma de U
Manguera de drenaje
