201
FR
Étape 3: ouverture de la conduite

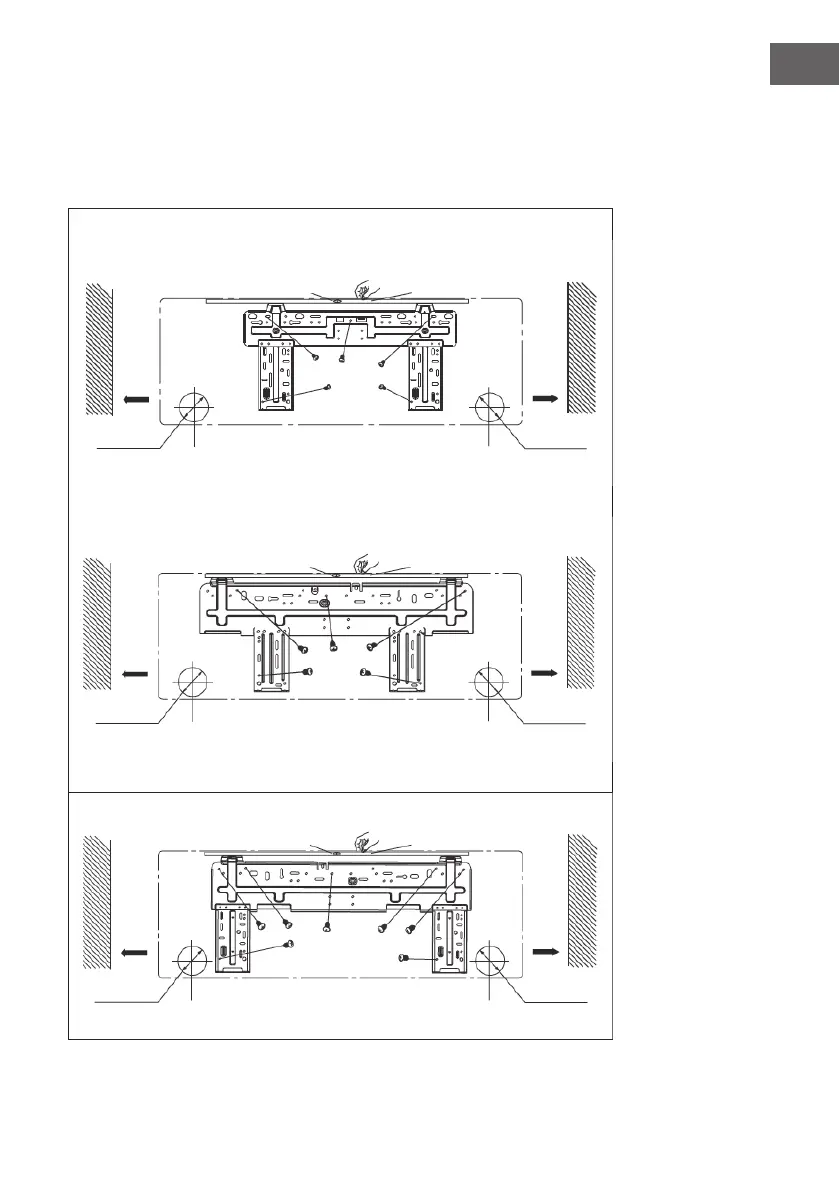

1 Choisissez la position de l‘ouverture du tuyau en fonction de la direction du tuyau
de sortie. La position de l’ouverture du tuyau doit être légèrement inférieure à la
xation murale, comme indiqué dans les illustrations suivantes :
ACC
ACD
ACE
mur
ouverture arrière du tuyau
Ø 55 mm
≥ 150 mm
≥ 150 mm
ouverture arrière du tuyau
Ø 55 mm
marquer le
milieu
niveau à bulle
mur
mur
ouverture arrière du tuyau
Ø 70 mm
≥ 150 mm
≥ 150 mm
ouverture arrière du tuyau
Ø 70 mm
marquer le
milieu
niveau à bulle
mur
mur
ouverture arrière du tuyau
Ø 55 mm
≥ 150 mm
≥ 150 mm
ouverture arrière du tuyau
Ø 55 mm
marquer le
milieu
niveau à bulle
mur
