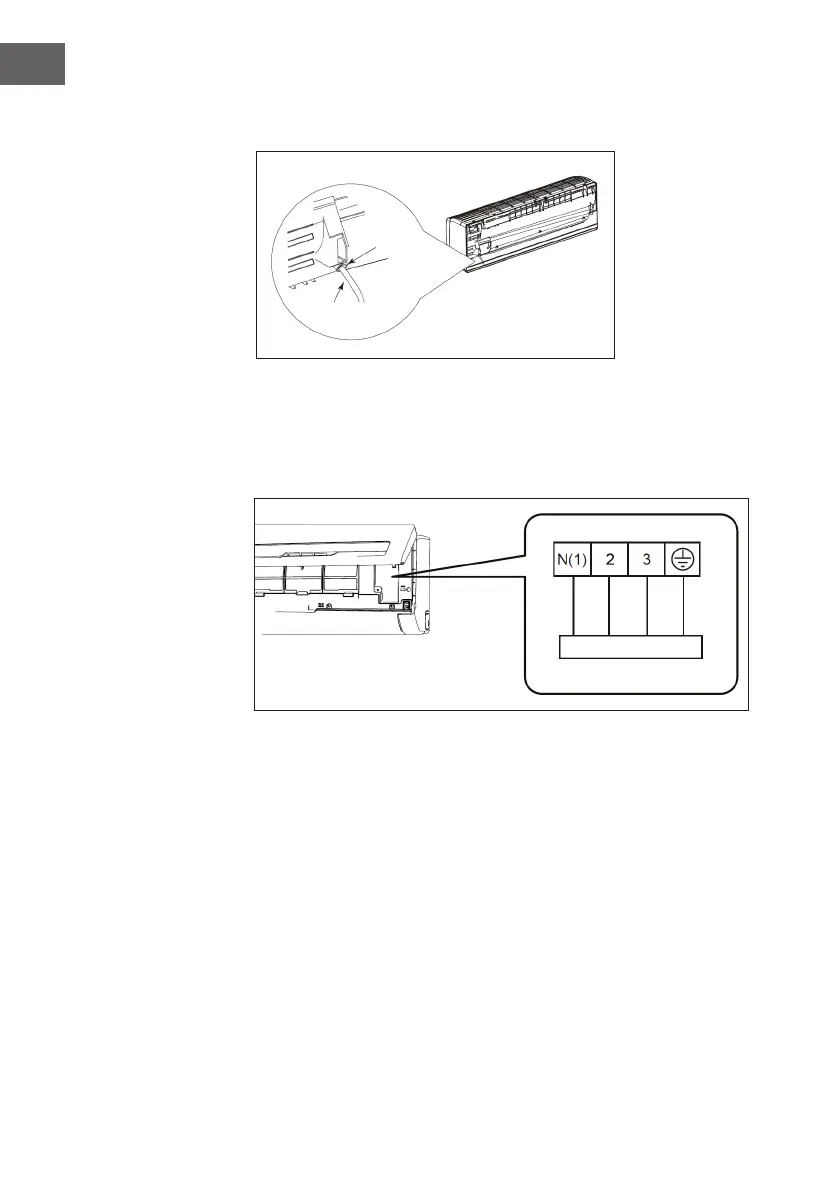

2 Faites passer le câble d’alimentation à travers l’œillet situé à l’arrière de l‘unité
intérieure et sortez-le par l’avant.
3. Retirez le serre-câble et branchez le câble d‘alimentation sur le bornier en
respectant la couleur. Serrez la vis et xez le câble d‘alimentation avec le serre-
câble. Remarque : le bornier sert uniquement à vous guider ; reportez-vous
au bornier sur site.
4 Remettez le cache-câble en place et serrez-le avec la vis.
5 Fermez le cache.
Passage du
câble
Câble
d‘alimentation
Bleu
Noir
Marron
Jaune vert
Branchement de l‘unité externe
