2 Ne connectez pas le tuyau d‘évacuation et le cordon d‘alimentation sur toute leur
longueur, mais séparez-les à un moment donné.
3 Connectez les composants individuels de manière uniforme.
4 La conduite de liquide et la conduite de gaz doivent être enveloppées séparément
à la n.
Remarque : Le câble d‘alimentation et le câble de commande ne doivent pas être
croisés ou enroulés l‘un sur l‘autre. Le tuyau de vidange doit se trouver au bas.

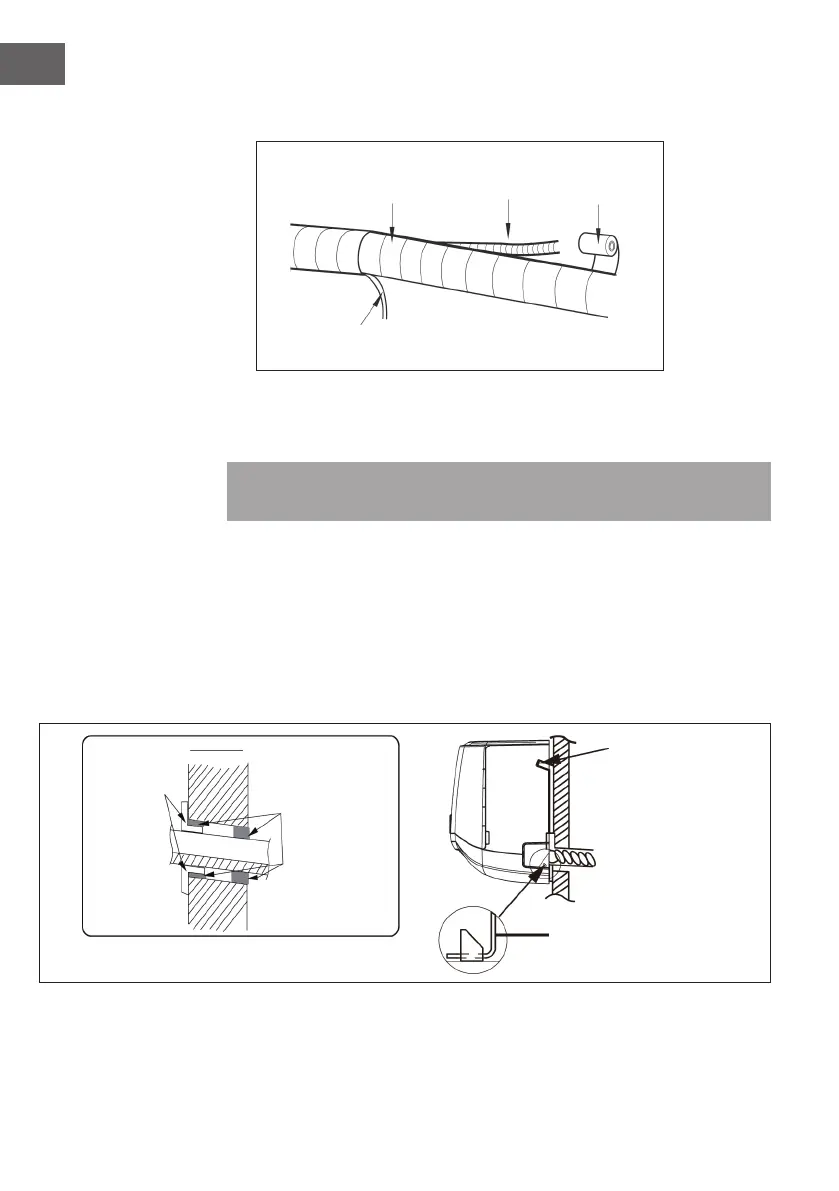

Étape 9: suspension de l‘unité intérieure
1 Insérez les câbles gainés dans la conduite murale et guidez-les à travers le trou du
mur.
2 Accrochez le climatiseur intérieur au support mural.
3 Remplissez le vide entre les tuyaux et le trou du mur avec du mastic.
4 Fixez la conduite murale.
5 Vériez que le climatiseur intérieur est bien accroché au support mural.
Conduite de
raccordement
Tuyau de
vidange
Ruban
adhésif
Câble d‘alimentation du climatiseur
intérieur
Intérieur Extérieur
Conduite
murale
Mastic
Crochet supérieur
Crochet inférieur du
support mural
