259
IT

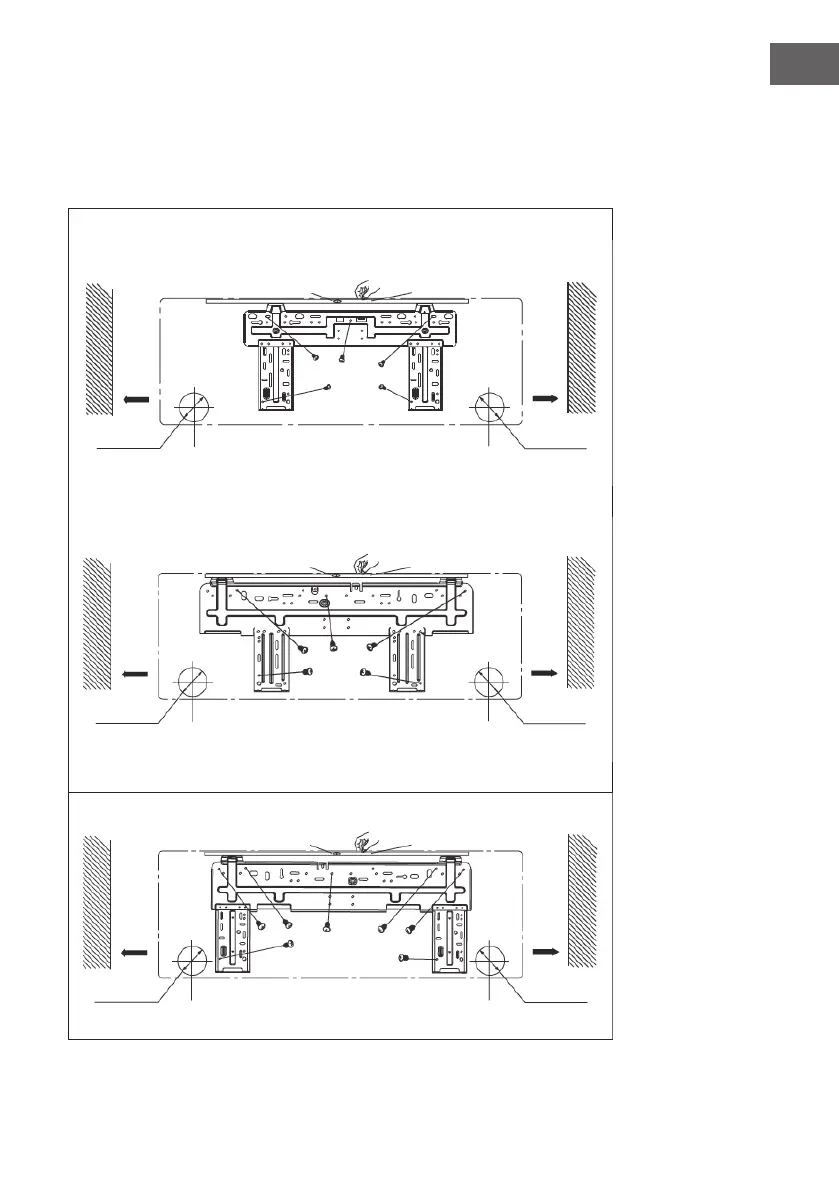

Fase 3: Foro per tubatura
1 Scegliere la posizione del foro per la tubatura conformemente alla direzione del
tubo di scarico. La posizione del foro deve essere un po’ più in basso rispetto al
supporto a parete, come da disegno.
ACC
ACD
ACE
parete
foro per tubatura posteriore
Ø 55 mm
≥ 150 mm
≥ 150 mm
foro per tubatura posteriore
Ø 55 mm
segno
centrale
livella
parete
parete
foro per tubatura posteriore
Ø 70 mm
≥ 150 mm
≥ 150 mm
foro per tubatura posteriore
Ø 70 mm
segno
centrale
livella
parete
parete
foro per tubatura posteriore
Ø 55 mm
≥ 150 mm
≥ 150 mm
foro per tubatura posteriore
Ø 55 mm
segno
centrale
livella
parete
