2 Quando si avvolgono i tubi lasciare una certa lunghezza del tubo di scarico e del
cavo d’alimentazione per l’installazione.
3 Avvolgere tutti i tubi in modo uniforme.
4 Il tubo di portata dei liquidi e del gas vanno avvolti separatamente alla ne.
Nota: Il cavo d’alimentazione e quello di controllo non devono essere incrociati o
collegati tra di loro. Il tubo di scarico deve trovarsi in basso quando lo si avvolge.
Fase 9: Montaggio del dispositivo interno
1 Inserire i tubi legati insieme nel tubo della parete e farli passare attraverso il foro
della parete.
2 Appendere il dispositivo interno al supporto della parete.
3 Riempire gli spazi tra i tubi e il foro della parete con massa sigillante.
4 Fissare il tubo della parete.
5 Vericare che il dispositivo interno sia montato saldamente e correttamente alla
parete.

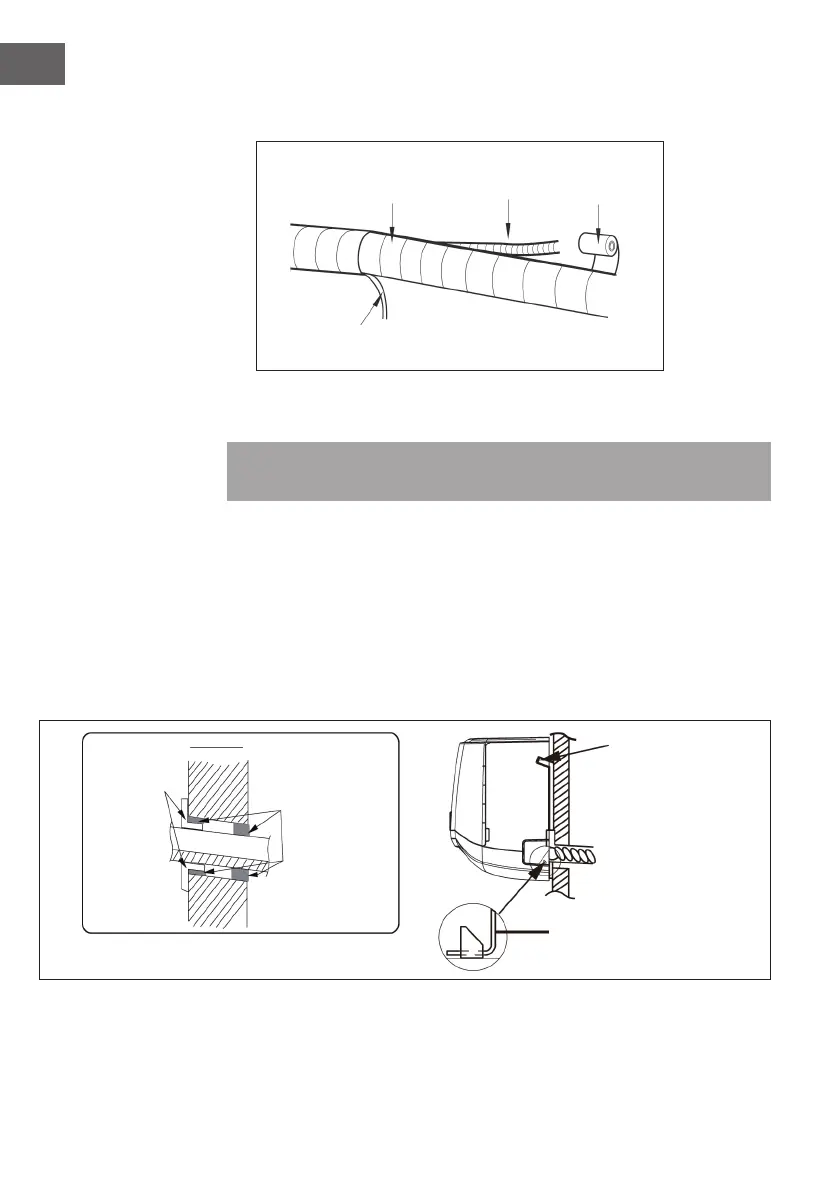

tubo di collegamento
tubo di scarico
nastro
isolante
cavo d’alimentazione del dispositivo interno
interno esterno
tubo parete
massa sigillante
gancio superiore
gancio inferiore del
supporto a parete
