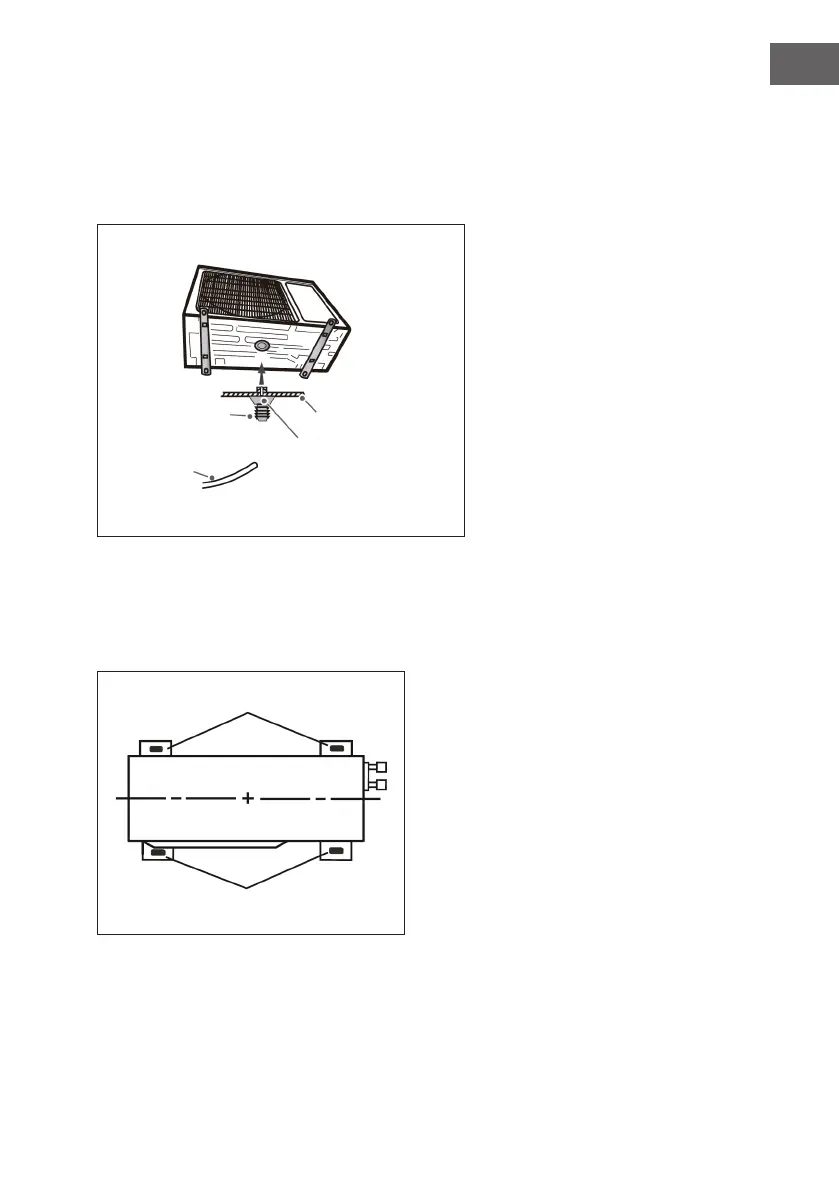

Fase 2: Montaggio del raccordo di scarico
(solo per i dispositivi esterni con funzione di raffreddamento e riscaldamento)
1 Inserire il raccordo di scarico nel foro dell’alloggiamento, come da gura.
2 Collegare il tubo di scarico alla valvola di scarico.
Fase 3: Montaggio del dispositivo esterno
1 Collocare il dispositivo esterno sul supporto.
2 Fissare i fori per i piedi del dispositivo esterno con i dadi.
valvola di
scarico
tubo di scarico
raccordo di
scarico
alloggiamento
fori per i piedi
fori per i piedi
