275
IT

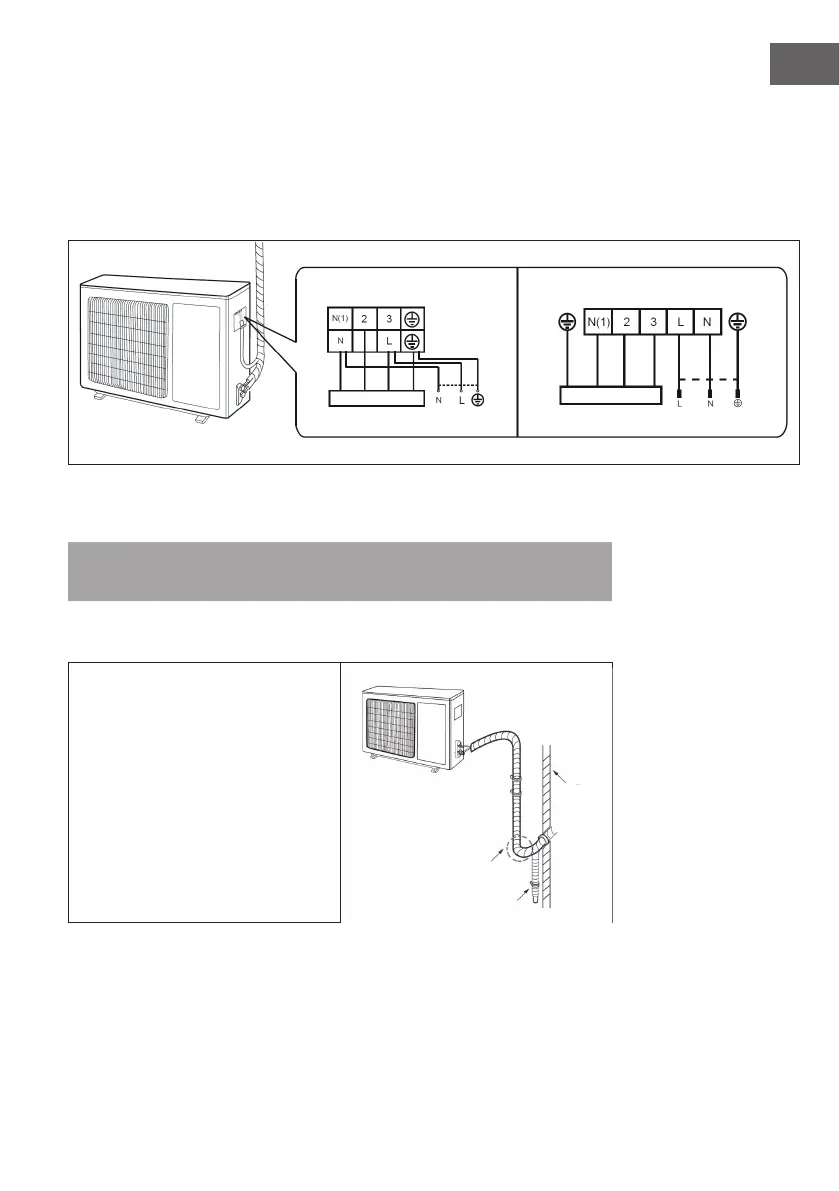

Fase 5: Collegare il cavo d’alimentazione del dispositivo esterno
1 Rimuovere il morsetto per cavi; collegare il cavo d’alimentazione e il cavo di
controllo (solo per i dispositivi con funzione di raffreddamento e riscaldamento)
alla morsettiera in base ai colori e ssarli con le viti. Nota: La morsettiera
rafgurata è puramente indicativa. Fare riferimento alla morsettiera in
proprio possesso.
2 Collegare il cavo d’alimentazione e il cavo di controllo con un morsetto per cavi
(solo per i dispositivi con funzione di raffreddamento e riscaldamento).
Nota: Dopo aver serrato le viti tirare leggermente il cavo d’alimentazione per
vericare se è collegato correttamente. Non tagliarlo per prolungarlo o accorciarlo.
Fase 6: Sistemare le tubature
• Le tubature devono essere dislocate
lungo la parete ed essere piegate
e nascoste con la massima cautela.
Non piegare troppo le tubature!
• Se il dispositivo esterno è più alto
del foro nella parete, il tubo deve
fare una curvatura a U prima di
essere condotto nella stanza, per
evitare che piova all’interno.
blu
nero
marrone
giallo
verde
blu
marrone
giallo
verde
giallo verde
blu
nero
marrone
marrone
blu
giallo verde
collegamento al dispositivo interno collegamento al dispositivo interno
9K, 12 K 18K, 24K
parete
curva a forma di U
tubo di scarico
