Klein Tools CL120KIT User Manual

22 23
ESPAÑOL

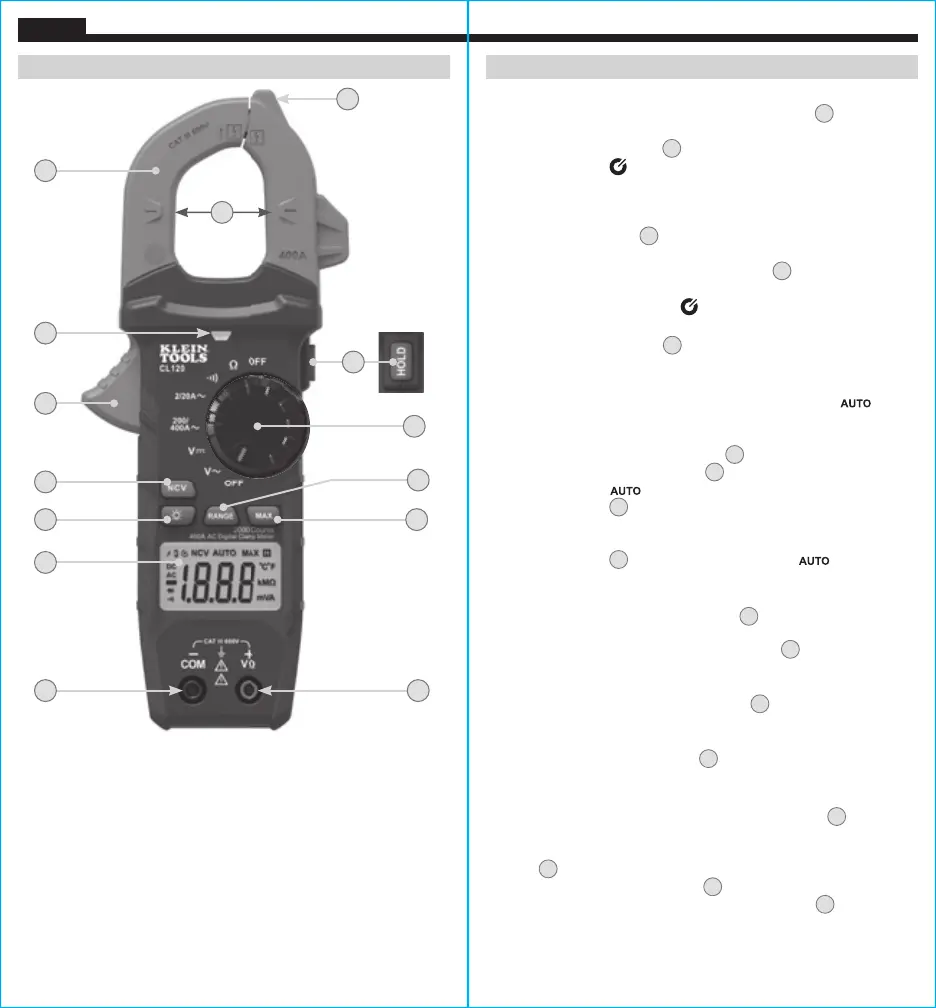

DETALLES DE LAS CARACTERÍSTICAS
1
6
2
9
3
10
14
5
8
7
4
NOTA: el medidor no contiene en su interior piezas
que el usuario pueda reparar.
1.
Pantalla LCD con recuento de 2000
9.
Botón de retención de datos
2.
Perilla selectora de función
10.
Gatillo de las pinzas
3.
Pinzas
11.
Marcas de flechas
4.
Conector “COM”
12.
Botón “NCV” (VOLTAJE
SINCONTACTO)
5.
Conector “VΩ”
6.
Botón de retroiluminación
13.
Luz de NCV
7.
Botón “RANGE” (RANGO)
14.
Antena de detección de NCV
8.
Botón “MAX” (MÁXIMO)
11
12
13
BOTONES DE FUNCIONES
ENCENDIDO/APAGADO
Para encender el multímetro, gire la perilla selectora de función
2
de la posición
OFF (APAGADO) a cualquier posición de medición. Para apagar el multímetro,
gire la perilla selectora de función
2
a la posición “OFF” (APAGADO). El icono
de apagado automático
será visible en la pantalla. Deforma predeterminada,
elmultímetro se apagará automáticamente después de 10minutos de inactividad.
Si el multímetro se apaga automáticamente cuando se encuentra en un parámetro
de medición, presione cualquier botón para volver a encender el multímetro, ogire
la perilla selectora de función
2
a la posición “OFF” (APAGADO) y luego encienda
el multímetro. Para desactivar la función de apagado automático, mantenga
presionado el botón “NCV” (VOLTAJE SIN CONTACTO)
12
antes de encender la
unidad desde la posición “OFF” (APAGADO). Al desactivar la función de apagado
automático, el icono correspondiente
no se visualiza en la pantalla.
RETROILUMINACIÓN
Presione el botón con el símbolo
6
para encender o apagar la retroiluminación.
La retroiluminación no se apaga automáticamente.
RANGO
El modo predeterminado del multímetro es el de rango automático . Este
modo determina automáticamente el rango de medición más adecuado para
la prueba que se está realizando. Para que el multímetro mida en un rango
diferente, utilice el botón “RANGE” (RANGO)
7
.
1. Presione el botón “RANGE” (RANGO)
7
para seleccionar manualmente el
rango de medición (
desaparece de la pantalla LCD). Presione el botón
“RANGE” (RANGO)
7
varias veces para recorrer los rangos disponibles y
deténgase en el rango deseado.
2. Para volver al modo de rango automático, mantenga presionado el botón
“RANGE” (RANGO)
7
durante más de dos segundos ( vuelve a
aparecer en la pantalla).
MAX
Cuando se presiona el botón “MAX” (MÁXIMO)
8
, el multímetro registra el
valor máximo a medida que toma las muestras.
1. Mientras mide, presione el botón “MAX” (MÁXIMO)
8
para visualizar el
valor máximo. Si se detecta un valor máximo nuevo, la pantalla se actualiza
con el valor nuevo.
2. Vuelva a presionar el botón “MAX” (MÁXIMO)
8
para volver al modo de
medición normal.
RETENCIÓN DE DATOS
Presione el botón de retención de datos
9
para retener la medición en curso en
la pantalla. Presione nuevamente para volver al modo de medición activo.
NCV
Mantenga presionado el botón “NCV” (VOLTAJE SIN CONTACTO)
12
para
ingresar al modo de prueba de voltaje sin contacto (NCV) y probar la presencia
de voltaje CA. El icono NCV y “EF” aparecerán en la pantalla. Acerque la antena de
detección
14
al conductor que desee probar. Ante la presencia de voltaje CA, laluz
roja de “NCV” (VOLTAJE SIN CONTACTO)
13
se encenderá y se oirán señales
audibles (pitidos). A medida que la antena de detección de NCV
13
se aproxima
a la fuente de voltaje, aumentará la frecuencia del sonido audible. Suelte el botón
“NCV” (VOLTAJE SIN CONTACTO) para salir del modo de prueba NCV.
NOTA: se detectarán solo voltajes iguales o mayores que 40VCA.

Klein Tools CL120KIT Specifications

General

Measuring category	CAT III 600V
AC current maximum resolution (probe)	600 A
Product color	Black, Orange
Battery type	AAA
Number of batteries supported	3
Carrying case	Yes

Weight and Dimensions

Depth	77 mm
Width	41 mm
Height	221 mm
Weight	426 g
