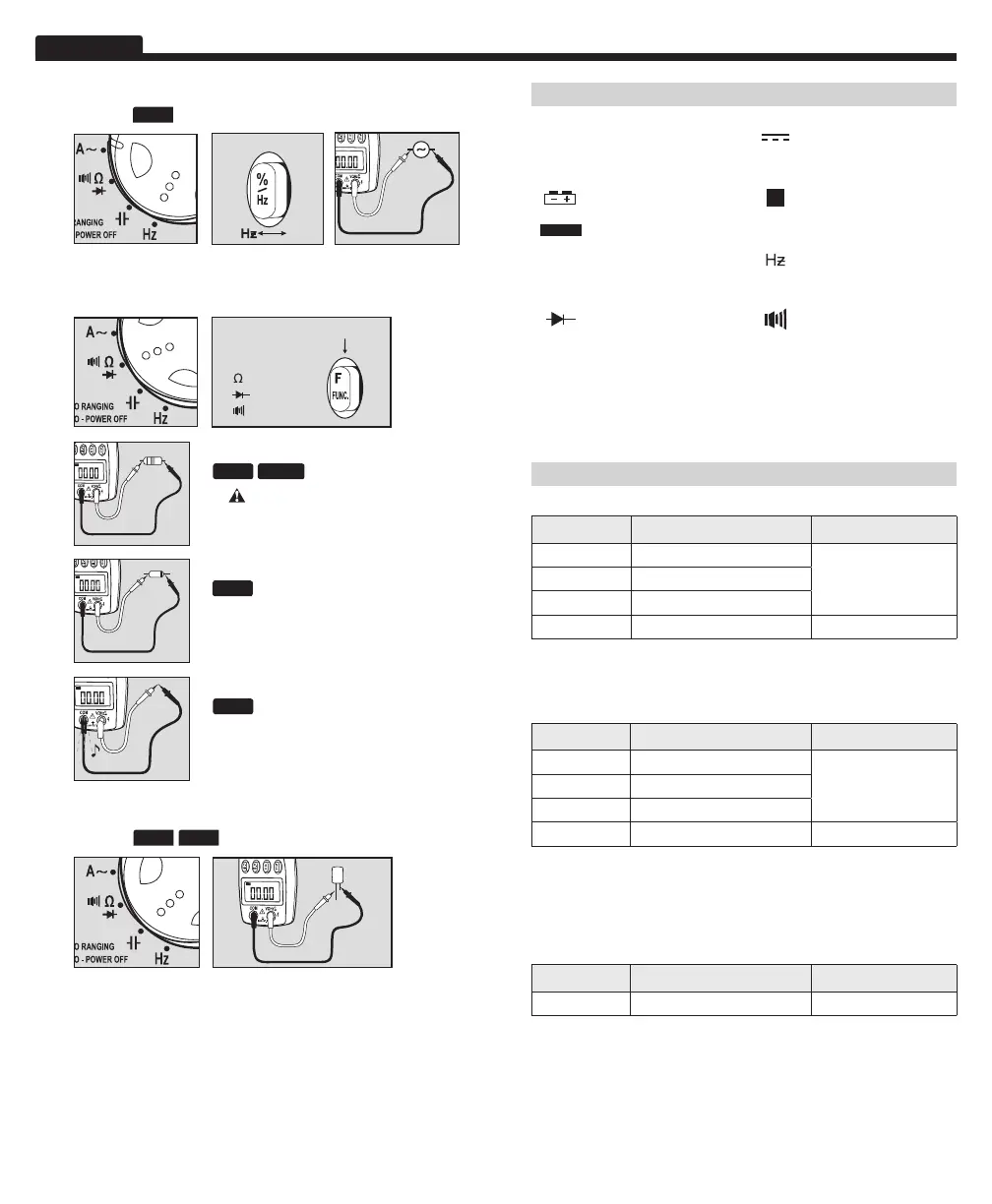

ENGLISH
• Do not measure resistance
on a live circuit.
•
Ω
<
40MΩ
Resistance Features:
HOLD RANGE
4. Frequency / Duty Cycle
Features:
HOLD
• Input Voltage should be between 1V-10V RMS for listed accuracy.
5. Resistance
/
Diode
/
Continuity
Display shows:
• Forward voltage drop if forward biased.
• “O.L.” if reverse biased.
Diode Features:
HOLD
• Display shows resistance.
• Buzzer sounds if less than 30Ω
Continuity Features:
HOLD
6. Capacitance:
<
40µF
Features:
REL HOLD
• ? Safely discharge capacitor before measurement.
• Wait up to 60 seconds for reading.
PRESS
TO SELECT
Diode
Resistance
Continuity
AUTO
V
DC
PRESS
%
V
AUTO
V
DC
AUTO
V
DC
AUTO
V
DC
SYMBOLS USED ON LCD
~
AC Measurement DC Measurement
-
Negative DC Value
REL
Relative Mode
Low Battery
H
Hold Active
AUTO
Auto Range Active
V
Voltage Measurement
%
Duty Cycle Mode Frequency Mode
A
Current in Amps
Ω
Resistance in Ohms
Diode Test Continuity Test
F
Capacitance in Farads
n
Nano 10
-9
µ
Micro 10
-6
m
Milli 10
-3
k
Kilo 10
3
M
Mega 10
6
ELECTRICAL SPECIFICATIONS
DC Voltage Measurement
Range Resolution Accuracy
4V 0.001V
± (0.7% + 2 digits)40V 0.01V
400V 0.1V
1000V 1V ± (0.8% + 3 digits)
Overload Protection: 1000V DC / 750V AC RMS
Input Impedance: 10MΩ
AC Voltage Measurement
Range Resolution Accuracy
4V 0.001V
± (0.8% + 5 digits)40V 0.01V
400V 0.1V
750V 1V ± (1.0% + 10 digits)
Overload Protection: 1000V DC / 750V AC RMS
Frequency: 50 to 60Hz
Input Impedance: 10MΩ
Response: Averaging
AC Current Measurement
Range Resolution Accuracy
200A 0.1A ± (3.0% + 3 digits)
Overload Protection: 240A for 60 sec.
Frequency Response: 50 to 400Hz
Response: Averaging
