28
ESPAÑOL
INSTRUCCIONES DE FUNCIONAMIENTO

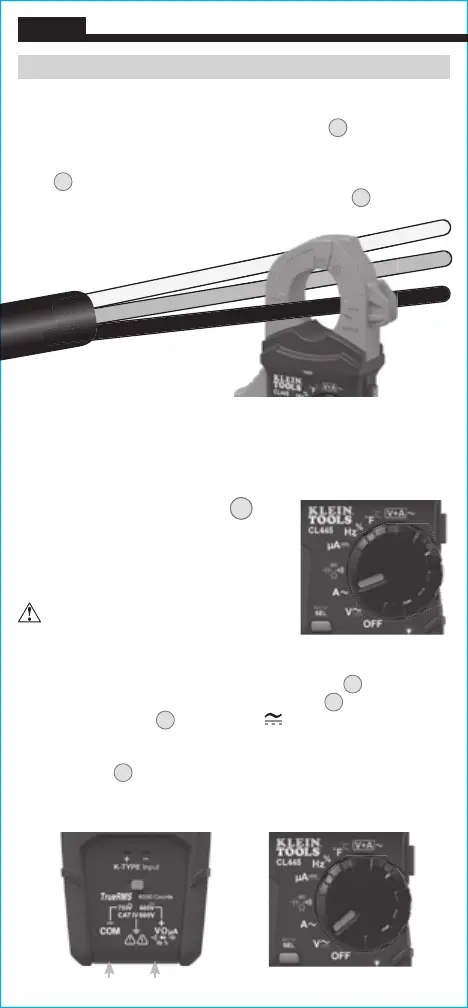

CORRIENTE CA (MENOS DE 600A)
La corriente CA se mide presionando el gatillo de la pinza
10
para que esta se
abra y colocándola alrededor del cable que conduce la corriente. Al medir, es
necesario asegurarse de que la pinza esté completamente cerrada soltando el
gatillo
10
por completo, y de que el cable pase perpendicularmente a través del
centro de la pinza yquede alineado con las marcas de flechas
11
.
Para medir la corriente realice lo siguiente:
1. Gire la perilla selectora de función
2
a la posición de A~.
2. Coloque la pinza alrededor del cable.
La medición de corriente aparecerá en
la pantalla.
Desconecte los cables de prueba
cuando mida con la pinza.
Cable rojoCable negro
NOTA: la medición de corriente se puede hacer colocando el gancho
alrededor de conductores simples, pero no en cables que tengan alambres
neutros y energizados. Para estos casos se necesita un divisor de línea; se
recomienda el Cat. n.º69409 de Klein.
VOLTAJE CA/CD (MENOS DE 600V CD O 750V CA)
1. Inserte el cable de prueba ROJO en el conector VΩµA
5
y el cable
de prueba NEGRO en el conector “COM” (Común)
4
, y gire la perilla
selectora de función
2
a la posición V para medir voltaje CA o
CD. El valor predeterminado de la función de medición de voltaje del
multímetro es CA. Para medir voltaje CD, presione el botón “SELECT”
(Seleccionar)
12
para alternar entre los modos CA y CD. El ícono de CA
o de CD que aparece en la pantalla indica el modo seleccionado. En la
pantalla se visualizará “AC” (CA) o “DC” (CD).
CABLE VIVO
CABLE DE PUESTA A TIERRA
CABLE
ENERGIZADO
CABLE NEUTRO
