33

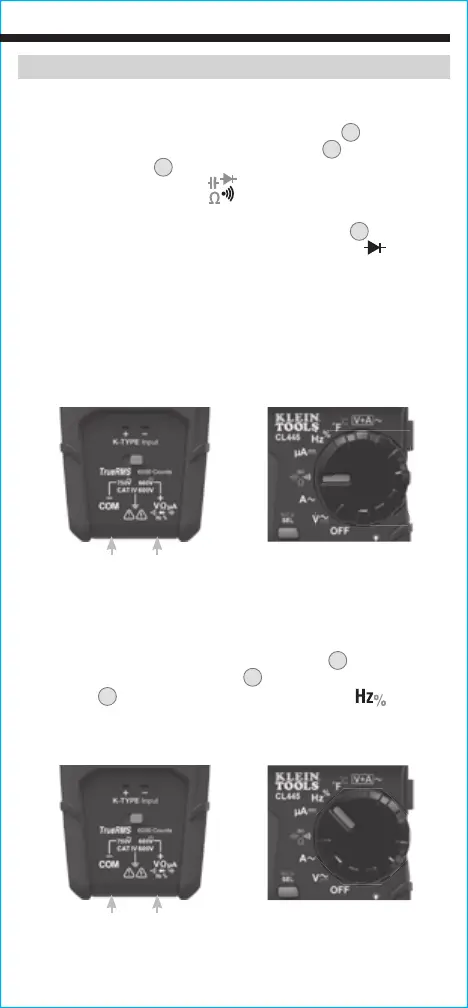

INSTRUCCIONES DE FUNCIONAMIENTO
PRUEBA DE DIODO
1. Inserte el cable de prueba ROJO en el conector VΩµA
5
y el cable
de prueba NEGRO en el conector “COM” (Común)
4
, y gire la perilla
selectora de función
2
a la posición de Continuidad/Resistencia/
Capacitancia/Prueba de diodo .
NOTA: la función predeterminada del multímetro en este modo es la prueba
de continuidad. Presione el botón “SELECT” (Seleccionar)
12
tres veces
para ingresar al modo de prueba de diodo. El ícono de diodo aparecerá
en la pantalla.
2. Haga que los cables de prueba toquen el diodo. Si en la pantalla se
visualiza una lectura de 200-800mV, hay polarización directa; y si se
visualiza “OL”, hay polarización inversa. Si un dispositivo está en circuito
abierto, se indicará “OL” en ambas polaridades. Si un dispositivo está en
cortocircuito, se indicará 0mV aproximadamente.
FRECUENCIA/CICLO DE SERVICIO
1. Inserte el cable de prueba ROJO en el conector VΩµA
5
y el cable de
prueba NEGRO en el conector “COM”
4
(Común), y gire la perilla selectora
de función
2
a la posición de frecuencia/ciclo de servicio .
2. Realice la medición conectando los cables de prueba al circuito.
Cable rojoCable negro
Cable rojoCable negro
