51

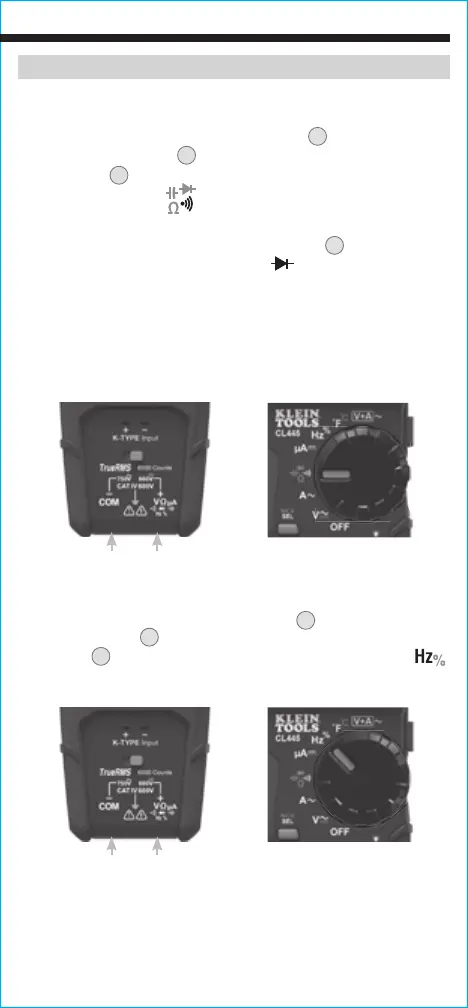

INSTRUCTIONS D’UTILISATION
TEST DE DIODE
1. Insérez le fil d’essai ROUGE dans la priseVΩµA
5
et le fil d’essai
NOIR dans la priseCOM
4
, puis tournez le commutateur de sélection
de fonctions
2
pour sélectionner le réglage Continuité/Résistance/
Capacité/Test de diode .
REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de
continuité. Appuyez sur le bouton SELECT (Sélection)
12
trois fois pour
entrer en mode Test de Diode. L’icône Diode apparaît à l’écran.
2. Touchez à la diode avec les fils d’essai. Une lecture de 200 à 800mV à
l’écran indique une polarisation directe et «OL» (Supérieur à la limite)
indique une polarisation inverse. Un appareil dont le circuit est ouvert
indique «OL» (Supérieur à la limite) dans les deux polarités. Un appareil
court-circuité affiche approximativement 0mV.
FRÉQUENCE/CYCLE DE SERVICE
1. Insérez le fil d’essai ROUGE dans la priseVΩµA
5
et le fil d’essai NOIR
dans la priseCOM
4
, puis tournez le commutateur de sélection de
fonctions
2
pour sélectionner le réglage Fréquence/Cycle de service .
2. Prenez une mesure en connectant les fils d’essai de part et d’autre du circuit.
Fil rougeFil noir
Fil rougeFil noir
