INSTRUCCIONES DE FUNCIONAMIENTO
PRUEBA DE RECEPTÁCULO
La prueba de receptáculo del ET270 está diseñada para ser utilizada
con tomacorrientes norteamericanos de 120V y 3hilos con conexión a
tierra. NO se debe conectar a suministros eléctricos de mayor voltaje.
Antes de cada uso, veri que siempre el funcionamiento del probador
realizando una prueba en un tomacorrientes con corriente conocida
ycon un circuito eléctrico correctamente cableado.

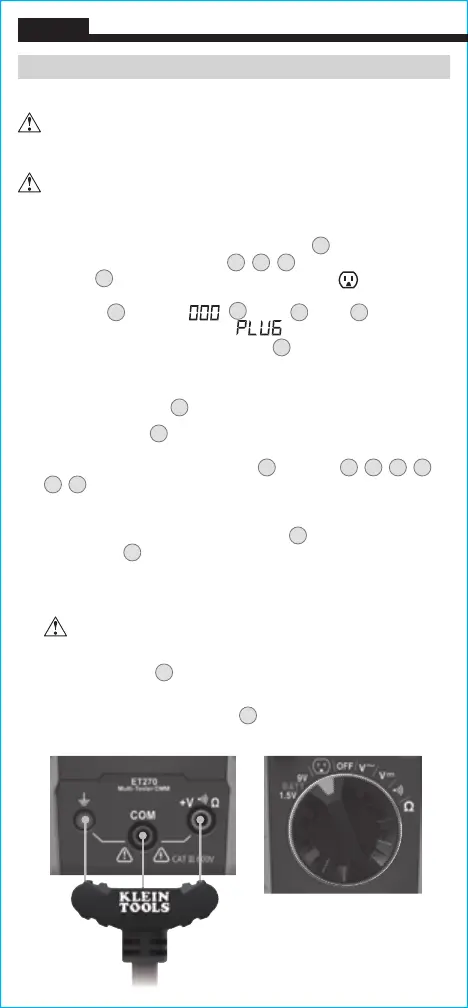

1. Con el cable conductor de prueba de receptáculo
12
insertado en los
conectores frontales del probador
3
,
4
,
5
, rote la perilla selectora
de función
2
a la posición de Prueba de receptáculo . Cuando el
probador esté encendido y no se encuentre conectado a un circuito, la
pantalla LCD
1
mostrará “ ”
X
, OPEN
P
y HOT
R
. Al encender
el probador, la pantalla parpadeará “
” tres veces, indicando que el
cable conductor de prueba de receptáculo
12
se debe utilizar en lugar de
los cables de prueba.
2. Con el probador encendido e insertado en el receptáculo que se va a
probar, el indicador LED
11
se encenderá de color rojo o verde:
• Si el indicador LED
11
se enciende de color rojo, el circuito no está
cableado correctamente y/o el voltaje no está entre 85VCA y 135VCA.
Tenga en cuenta la(s) falla(s) de voltaje
X
y cableado
O
,
P
,
Q
,
R
,
T
,
V
indicadas (consulte la tabla en la sección CONDICIONES DE
CABLEADO). Cuando el receptáculo está desenergizado o el probador está
desconectado, el probador retiene la información en la pantalla LCD y se
encenderá el indicador de retención de datos
B
. Durante este tiempo el
indicador LED
11
parpadeará. Si no se detecta voltaje, la pantalla LCD se
reiniciará después de aproximadamente 10segundos. Siel probador está
conectado a otro circuito, la pantalla LCD se actualizará para mostrar el
voltaje y las condiciones de cableado de ese circuito.
Si el probador indica que el cableado del circuito no es
correcto, comuníquese con un electricista cali cado.
• Si el indicador LED
11
se enciende de color verde, el circuito está
cableado correctamente y el voltaje está entre 85VCA y 135VCA.
NOTA: el indicador de voltaje peligroso
N
aparecerá si el voltaje detectado
es superior a 25VCA.
