33

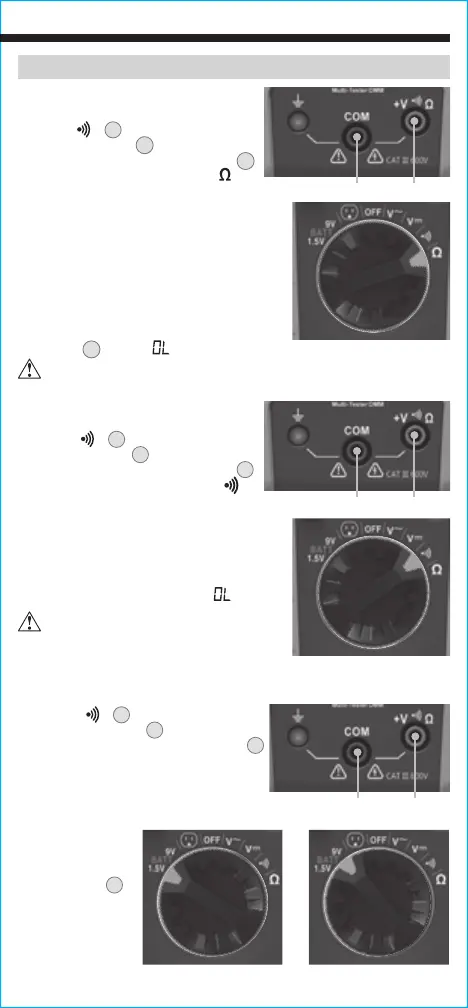

CONTINUITÉ
1. Insérez le fil d’essai ROUGE dans la
prise
+
V
Ω
5
et le fil d’essai NOIR
dans la priseCOM
4
, puis placez le
commutateur de sélection de fonctions
2
vis-à-vis du symbole de la continuité .
2. Coupez l’alimentation du circuit.
3. Testez la continuité en connectant un conducteur
ou un circuit aux fils d’essai. Si la résistance
mesurée est inférieure à 10Ω, un signal
sonore retentit et l’écran indique une valeur de
résistance correspondant à la continuité. Si le
circuit est ouvert, l’écran indique «
».
MESURES DE RÉSISTANCE
1. Insérez le fil d’essai ROUGE dans la
priseV
Ω
5
et le fil d’essai NOIR
dans la priseCOM
4
, puis placez le
commutateur de sélection de fonctions
2
vis-à-vis du symbole de résistance .
2. Coupez l’alimentation du circuit.
3. Mesurez la résistance en connectant les
fils d’essai au circuit. L’appareil choisira
l’échelle automatiquement pour afficher la
mesure dans l’échelle la plus appropriée.
REMARQUE: Lorsqu’une fonction de test de
résistance est sélectionnée et que les fils d’essai
ne sont pas en contact (ils ne sont pas connectés
de part et d’autre d’une résistance), ou encore,
lorsqu’une résistance défectueuse est testée,
l’écran ACL
1
affiche
« ».
Cela est normal.
NE TENTEZ PAS de mesurer la résistance sur un circuit alimenté
enélectricité.
Fil rougeFil noir
Fil rougeFil noir
INSTRUCTIONS D’UTILISATION
NE TENTEZ PAS de mesurer
lacontinuité sur un circuit
soustension.
TEST DE PILE
1. Insérez le fil d’essai ROUGE dans la
prise
+
V
Ω
5
et le fil d’essai NOIR
dans la priseCOM
4
, puis tournez le
commutateur de sélection de fonctions
2
pour sélectionner le réglage BATT
(testde pile) de 1,5V ou de 9V.
2. Connectez le fil d’essai NOIR à la borne
négative et le fil d’essai ROUGE à la borne
positive de la pile.
3. La tension
mesurée sera
indiquée sur
l’écran ACL
X
.
Lorsque les piles
sont en bon état,
cette tension
devrait différer
de moins de
10% de la tension nominale.
Fil rougeFil noir
OU
