32

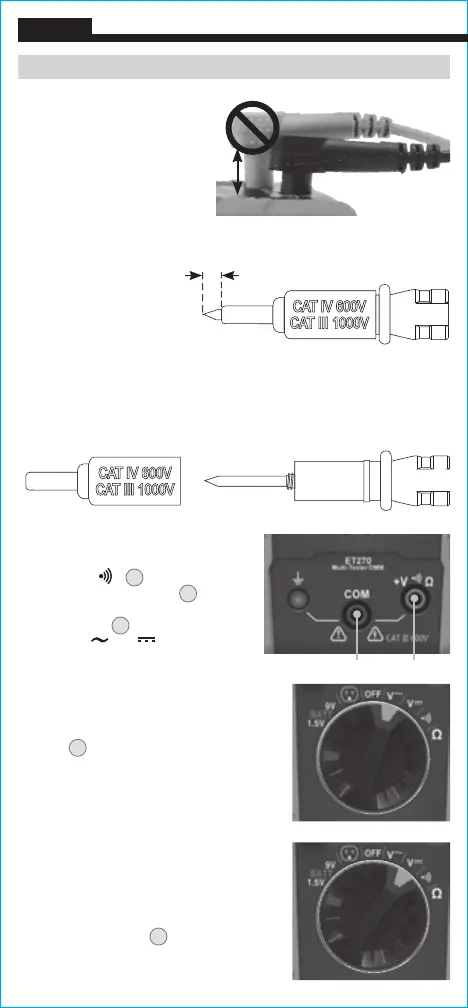

INCORRECT
CORRECT
TENSION C.A./C.C. (INFÉRIEURE À 600V)
1. Insérez le fil d’essai ROUGE dans
la prise
+
V Ω
5
, et le fil d’essai
NOIR dans la priseCOM
4
, puis
tournez le commutateur de sélection
de fonctions
2
pour sélectionner le
réglageV ou V .
2. Appliquez les fils d’essai au circuitpour
mesurer la tension. L’appareil choisira
l’échelle automatiquement pour afficher la
mesure dans l’échelle la plus appropriée.
R EMARQUE: Si l’indicateur de polarité
négative
K
apparaît sur l’écranACL, les
fils d’essai sont appliqués au circuit selon
lapolarité inverse. Inversez la position des
filspour corriger cette situation.
REMARQUE: Lorsqu’une fonction de test de
tension est sélectionnée et que les fils d’essai
forment un circuit ouvert, des lectures de l’ordre
du mV peuvent apparaître à l’écran. Il s’agit de
bruit normal. En mettant les fils d’essai en contact
pour fermer le circuit, l’appareil mesurera zéro volt.
REMARQUE: L’indicateur d’avertissement
de tension dangereuse
N
apparaît pour
lestensions supérieures à 25V.
Fil rougeFil noir
OU
TESTS DANS DES EMPLACEMENTS CATIII/CATIV
Assurez-vous que l’écran de
protection des fils d’essai
est enfoncé complètement.
Le fait de ne pas utiliser
l’écran de protection CATIII/
CATIV augmente le risque
d’arc électrique.
5/32"
(4 mm)
4mm
(5/32po)
BRANCHEMENT DES FILS D’ESSAI
N’effectuez pas de test si les
fils d’essai ne sont pas installés
correctement. Cela pourrait causer
des lectures intermittentes. Pour
assurer un raccordement approprié,
enfoncez complètement les fils
d’essai dans la prise d’entrée.
INSTRUCTIONS D’UTILISATION
TESTS DANS DES EMPLACEMENTS CATII
Les écrans de protection CATIII/CATIV peuvent être retirés des emplacements
CATII pour des tests sur des conducteurs encastrés (p.ex., les prises murales
standard). Assurez-vous de ne pas perdre les écrans de protection.
