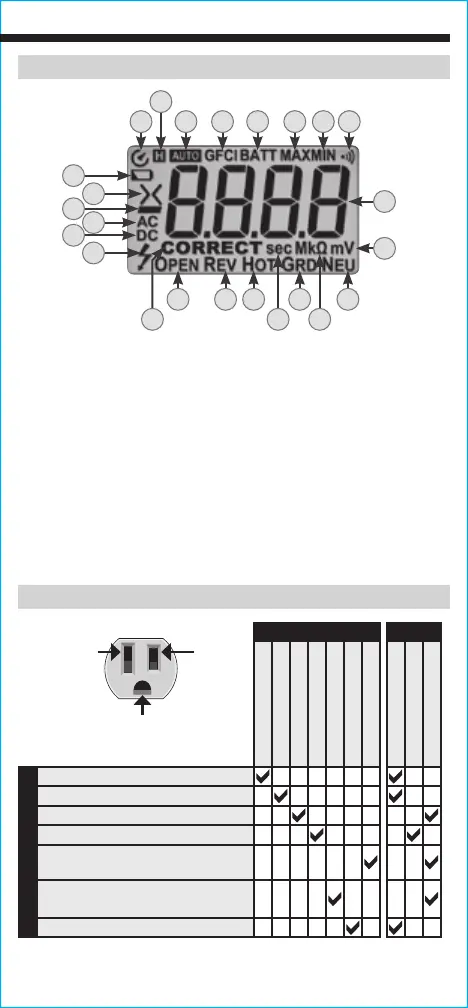

CARACTÉRISTIQUES DÉTAILLÉES– ÉCRAN ACL
ÉTAT DU CÂBLAGE
A Indicateur d’arrêt automatique
B
Indicateur de maintien des données
C Indicateur d’échelle automatique
D Indicateur du disjoncteur de fuite
de terre
E Indicateur de test de pile
F Indicateur de valeur maximale
G Indicateur de valeur minimale
H Indicateur de continuité sonore
I Indicateur de piles faibles
J Indicateurs de valeurs supérieure
ou inférieure
K Indicateur de polarité négative
L Indicateur de tension c.a.
A
P
O S U
Q R T V
W
X
B
J
L
N
K
M
I
C D E F G H
ÉCRAN ACL
TENSION*
«CORRECT»
«OPEN GRD»
«OPEN NEU»
«OPEN HOT»
«REV HOT GRD»
«REV HOT NEU»
«OPEN GRD NEU»
TENSION DE SECTEUR
TENSION NULLE
TENSION >30V
ÉTAT DU CÂBLAGE
CÂBLAGE ADÉQUAT
FIL DE MISE À LA TERRE OUVERT
FIL NEUTRE OUVERT
FIL DE PHASE OUVERT
FIL DE MISE À LA TERRE ET FIL
NEUTREOUVERTS
FIL DE PHASE ET FIL DE MISE À LA
TERREINVERSÉS
FIL DE PHASE ET FIL NEUTRE INVERSÉS
Fil de
phase
(noir)
Fil de mise à
la terre (vert)
Fil neutre
(blanc)
*Lecture de la tension attendue sur l’écran ACL d’après l’état du câblage indiqué.
M Indicateur de tension c.c.
N Indicateur d’avertissement de tension
dangereuse
O Indicateur de câblage adéquat
P Indicateur de circuit ouvert
Q Indicateur de polarité inversée
R Indicateur de conducteur de phase
S Indicateur des secondes
T Indicateur de conducteur de mise à la terre
U Indicateur de mégaohms/kiloohms
V Indicateur de conducteur neutre
W Indicateur de volts/millivolts
X Mesure
