36

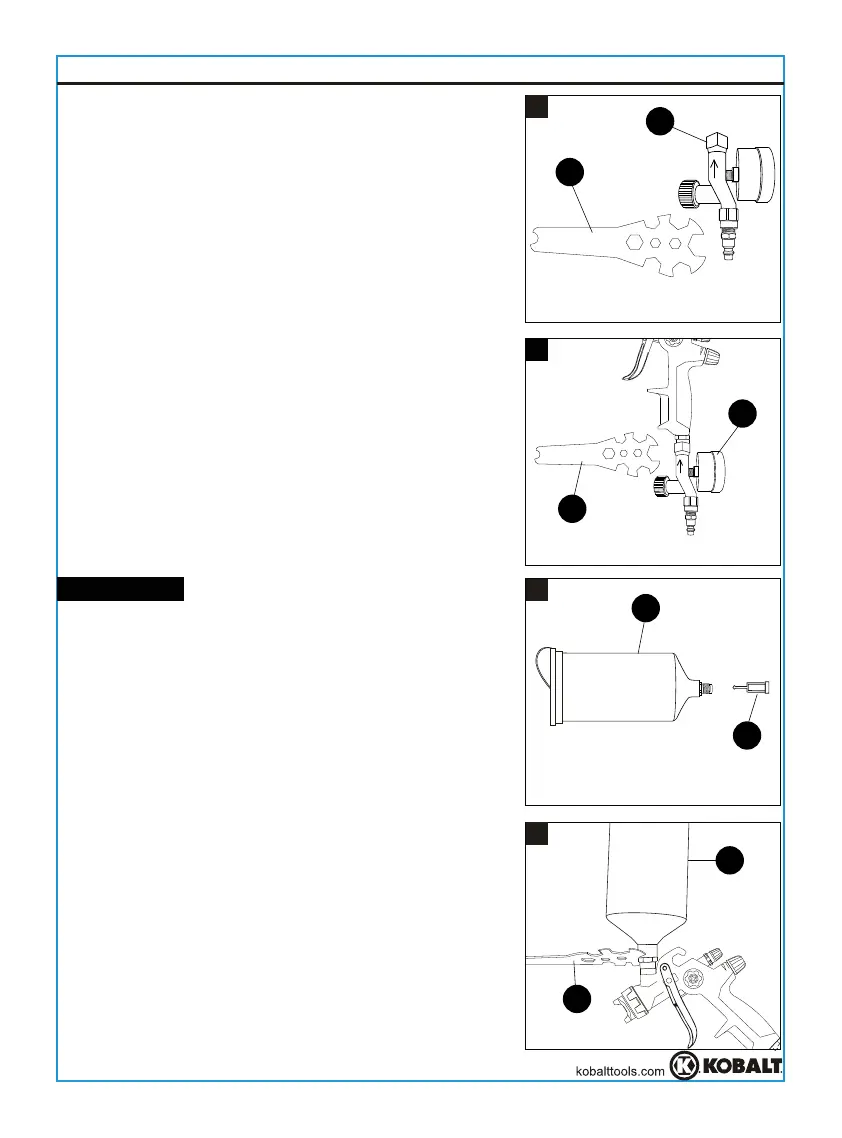

MONTAGE DE L’ALIMENTATION EN AIR
2. Installez le connecteur femelle (non inclus) sur
l’entrée d’air du régulateur de pression d’air (H).
Tournez le connecteur dans le sens des aiguilles
d’une montre à l’aide de la clé (J) (17 mm) pour le
fixer solidement.
3. Fixez le régulateur de pression d’air (H) à l’entrée
d’air située au bas de la poignée du pistolet.
Tournez le régulateur dans le sens des aiguilles
d’une montre à l’aide de la clé (J) (17 mm) pour le
fixer solidement.
2
3
Flux d'air
Flux d'air
H
J
H
J
IMPORTANT: Assurez-vous que le filtre à peinture
(K) est installé au bas du réservoir à peinture (F)
avant de fixer le réservoir au pulvérisateur.
4
F
K
5
4. Retirez le couvercle (G) et fixez ensuite le réservoir
à peinture (F) au pulvérisateur de peinture à air
comprimé. Tournez le réservoir dans le sens des
aiguilles d’une montre à l’aide de la clé (J) (19 mm)
pour le fixer solidement.
F
J
