ENTRETIEN
REMONTAGE DU PISTOLET DE PULVÉRISATION

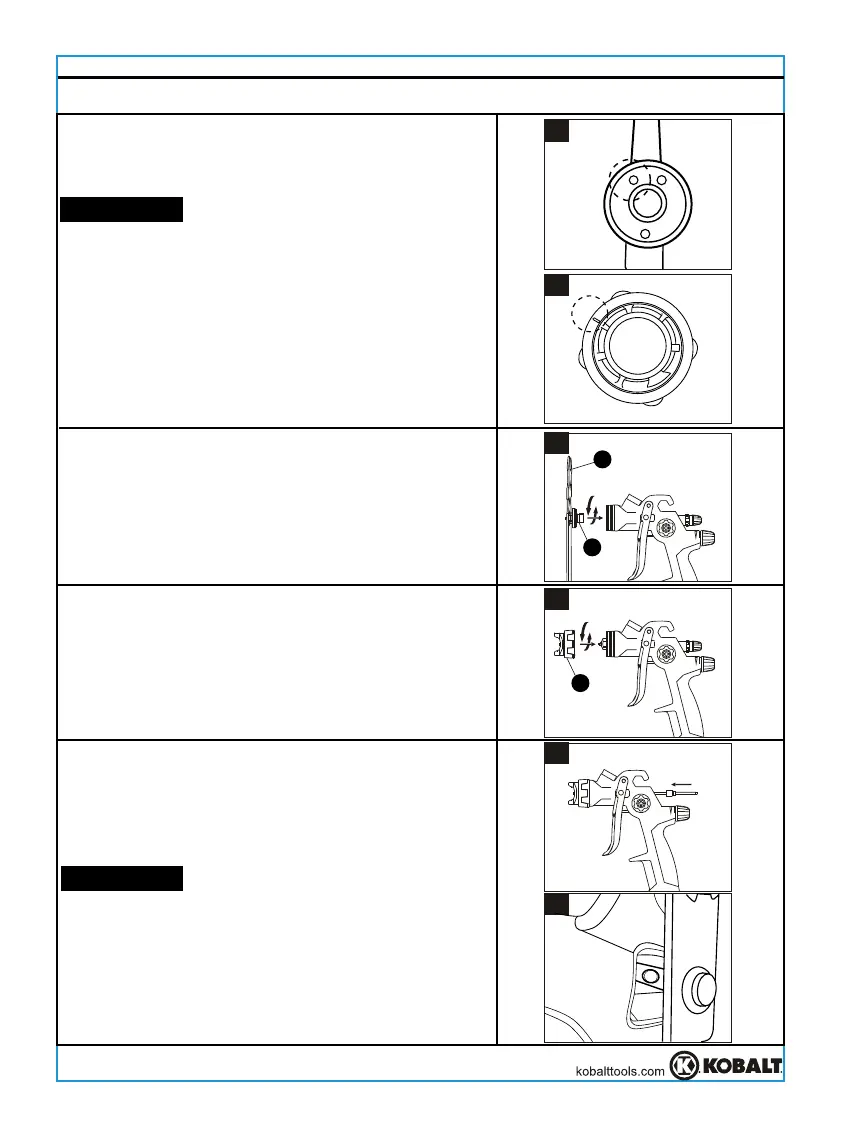

2. Vissez la buse à peinture (B) sur le devant du
pistolet de pulvérisation en la tournant dans le
sens des aiguilles d’une montre. Serrez fermement
à l’aide de la clé (J) (13 mm).
(Consultez la figure 3.)
3. Vissez l’anneau d’obturateur d’air (A) sur la face
avant du pistolet de pulvérisation en le tournant
dans le sens des aiguilles d’une montre. Serrez
à la main. (Consultez la figure 4.)
4. Insérez le pointeau à peinture à l’arrière du
pistolet de pulvérisation.
(Consultez les figures 5 et 6.)
Sens des aiguilles d’une montre
3
Sens des aiguilles d’une montre
4
5
6
Assurez-vous que l’orifice sur la
gâchette est correctement aligné. Autrement, il
vous sera impossible d’insérer le pointeau à
peinture.
1. La bague de répartition d’air ne peut être
insérée correctement que dans un seul sens.
(Consultez les figures 1 et 2.)
REMARQUE: La ligne sur la bague de répartition
d’air (figure 2) doit être alignée sur l’orifice, de la
façon illustrée à la figure 1.
1
2
J
B
A
REMARQUE:
