INSTRUCCIONES DE ENSAMBLAJE
ADVERTENCIA: este producto requiere ensamblaje. Para reducir el riesgo de lesiones a
personas, no use la herramienta si el protector no está en su lugar. El protector siempre debe
estar en la herramienta para proteger al usuario.
1. Montaje del protector
ADVERTENCIA
• Instale el protector antes de conectar el accesorio
al cabezal de potencia.
• Para reducir el riesgo de lesiones a personas, no
opere sin el protector en su lugar.
a. Aoje los dos pernos (G) del protector con la
llave hexagonal provista (F). Retire los pernos
y las arandelas de resorte (H) del protector (C)
(Fig. 1a).
b. Levante el cabezal de la orilladora (E) y
oriéntelo hacia abajo; alinee los dos oricios de
montaje del protector con los dos oricios de
ensamble de la base del eje. Asegúrese de que
la cara interna del protector se oriente hacia el
cabezal de la orilladora (Fig. 1b).
c. Utilice la llave hexagonal provista para
asegurar el protector en su lugar con las
arandelas y los pernos.

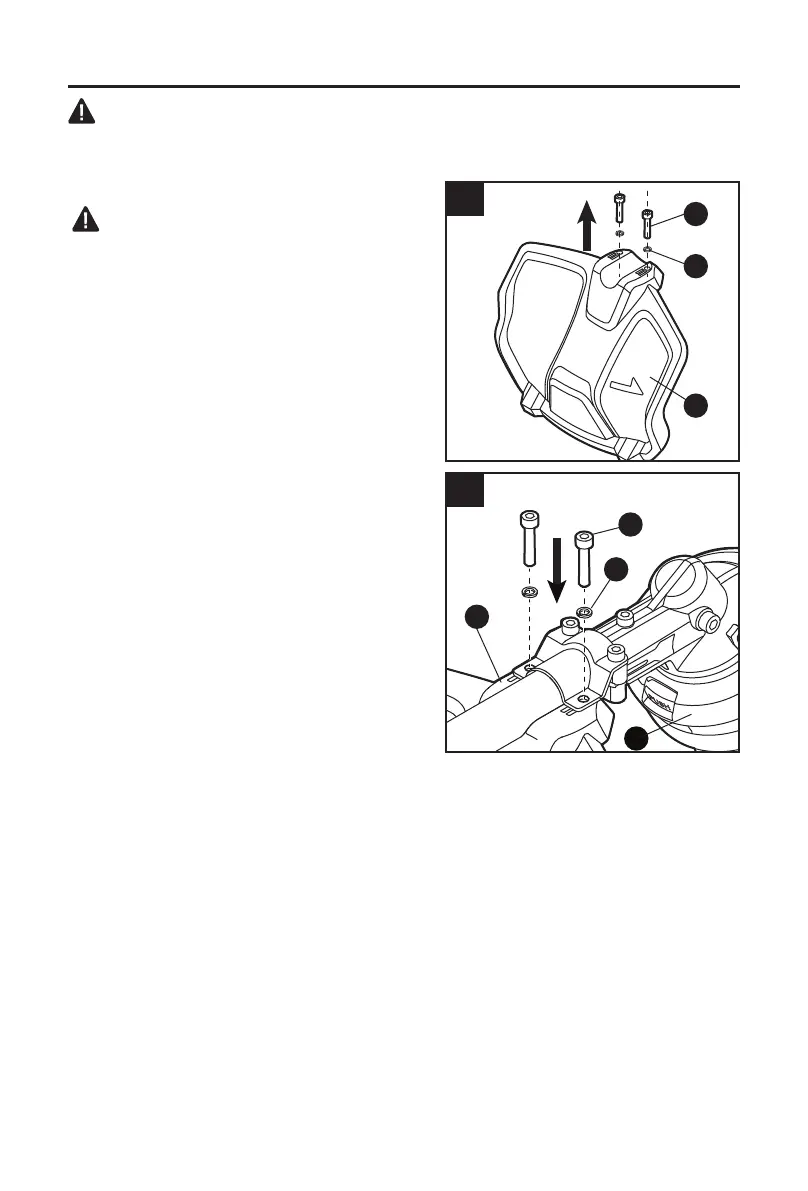

1a
H
C
G
G
H
E
C
1b
