Kobalt KMS 1040-03 User Manual

27
INSTRUCCIONES DE ENSAMBLAJE

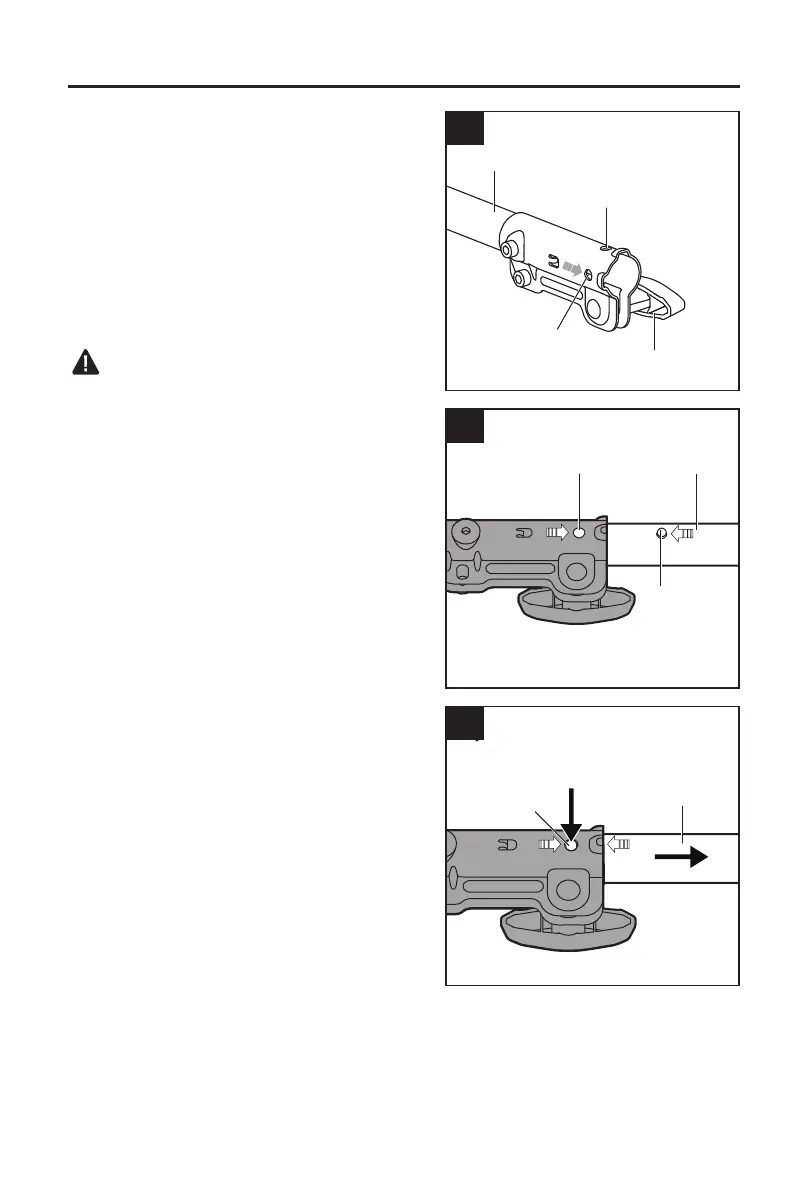

2. Conexión del accesorio para orilladora al
cabezal de potencia (KMH 1040-03 y
KMH 1024-03)
Instalación del accesorio
a. Retire el paquete de baterías del cabezal de
potencia.
b. Aoje la perilla mariposa del eje del cabezal de
potencia (Fig. 2a).
c. El cabezal de potencia tiene dos ranuras en
el acoplador; SOLO la ranura 1 se usa para
conectar este accesorio.
ADVERTENCIA
• No instale este accesorio con la ranura 2 porque
puede causar lesiones personales durante la
operación.
d. Alinee el pasador activado por resorte del
accesorio con la ranura del acoplador y empuje
el eje del accesorio en el eje del cabezal de
potencia hasta que el pasador salga de la
ranura y escuche un sonido de “clic” al mismo
tiempo (Fig. 2b).
e. Jale el eje del accesorio para vericar que esté
rmemente asegurado en el acoplador.
f. Ajuste rmemente la perilla mariposa.
Extracción del accesorio
a. Retire el paquete de baterías del cabezal de
potencia.
b. Aoje la perilla mariposa.
c. Presione hacia abajo el pasador activado por resorte y extraiga el eje del accesorio del
acoplador (Fig. 2c).
2b
Ranura
Pasador
Eje del
accesorio
2c
Eje del
accesorio
Pasador
2a
Eje del cabezal de potencia
Ranura 2
Perilla mariposa
Ranura 1
