KIMA00H1 (0204)
30

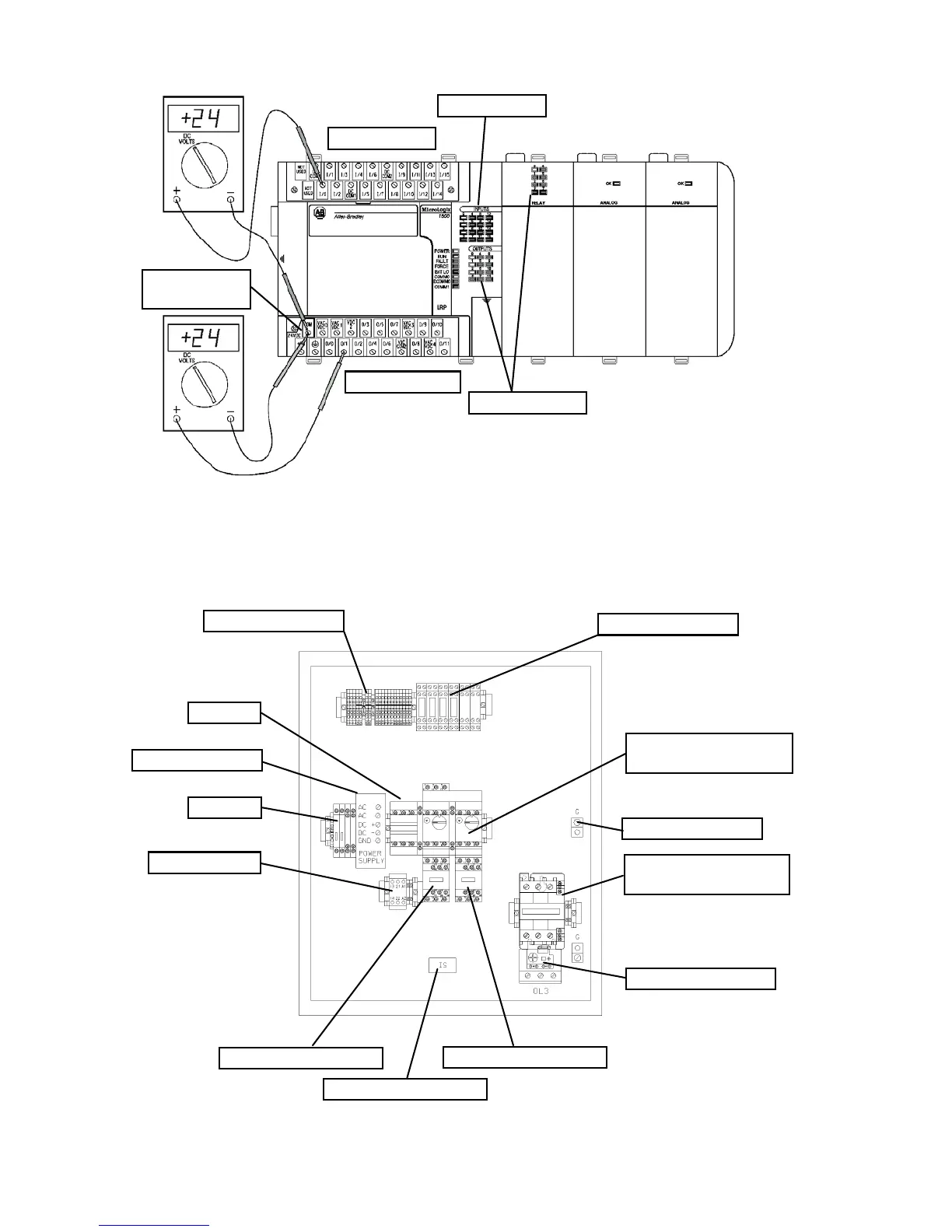

FIGURE 30 - CONFIRMING INPUTS AND OUTPUTS ON PLC
USING LED’s AND VOLTMETER
IF INPUT OR OUTPUT LED IS ON, VOLTMETER WILL READ +24VDC
IF INPUT OR OUTPUT LED IS OFF, VOLTMETER WILL READ 0 V
FIGURE 31 - STARTER ENCLOSURE
RELAYS
FUSES
FAN STARTER
OIL PUMP STARTER
RUN RELAY
POWER SUPPLY
MAIN MOTOR
STARTER
OVERLOAD RELAY
MOTOR STARTER
PROTECTORS
TERMINALS
CURRENT SWITCH
GROUND LUG
FUSES
0V DC
REFERENCE
INPUT LED’S
PLC INPUTS
OUTPUT LED’S
PLC OUTPUTS
