VERIFICA TENSIONAMENTO CINGHIE
Rimuovere la copertura laterale destra della macchina.

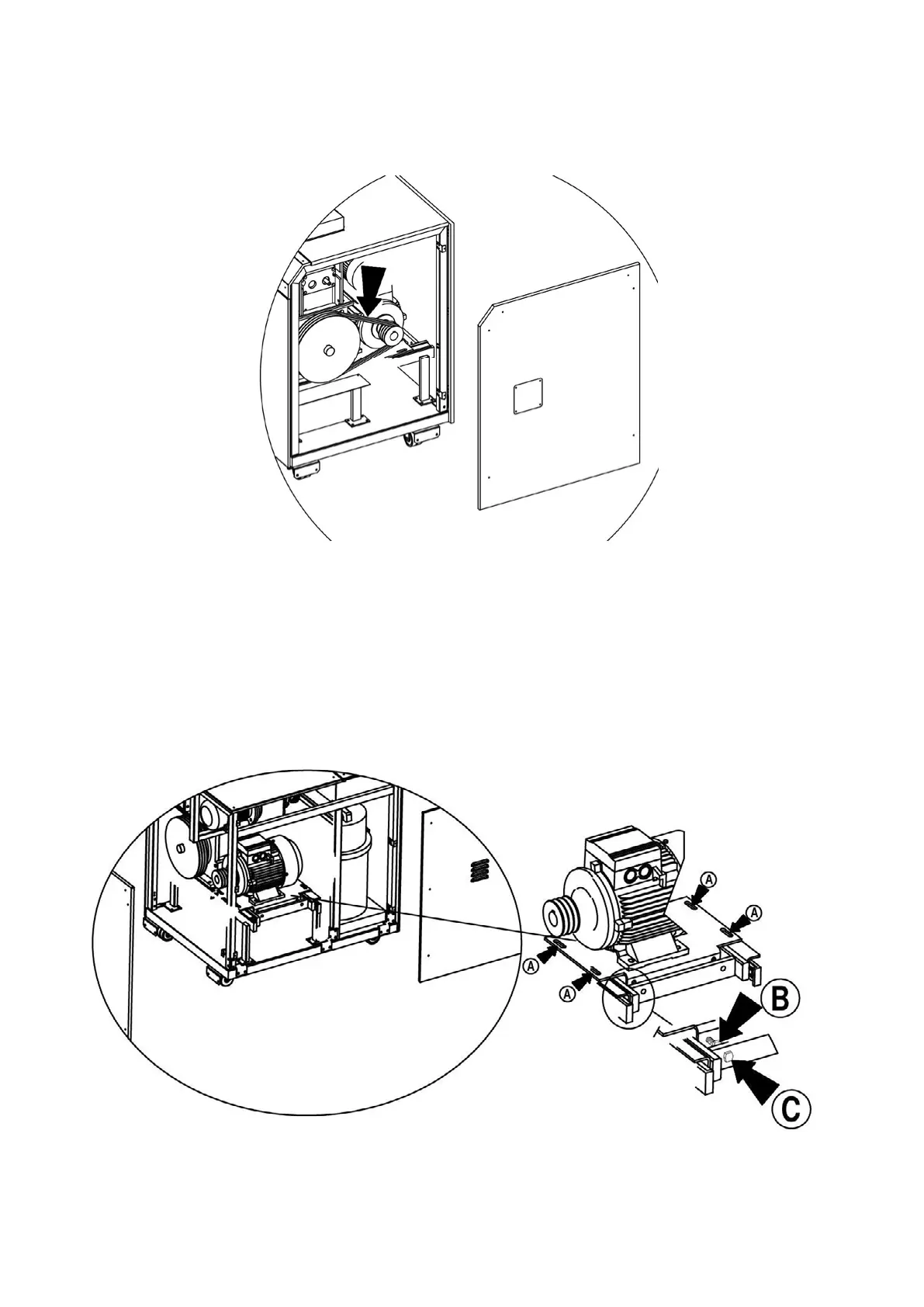

Verificare che le cinghie abbiano un movimento compreso tra 10-15mm nella parte centrale come indicato
in figura.
TENSIONAMENTO CINGHIE (figura “C”)
SE OCCORRE TENSIONARE LE CINGHIE:
- Rimuovere la copertura laterale destra e posteriore della macchina.
- Allentare le viti “A” e il dado “B”,avvitare le viti “C” quindi verificare che le cinghie abbiano un
movimento compreso tra 10-15mm nella parte centrale.
- Avvitare il dado “B” e serrare le viti “A”.
- Riposizionare la copertura laterale destra e posteriore della macchina.
Figura “C”
