Kobra SSD - Assemblage des Lames de Coupe

ASSEMBLAGE DES LAMES DE COUPE
Aprés avoir procédé à l’affutage, remontez les lames de coupe comme suit:
 La position des lames et de leurs support est indiquée sur le shéma ci-dessous
 Fixez les lames et leurs supports avec les vis en vous assurant que celles-ci ne soient pas totalement
serrées.
 Les vis de réglage permettent de définir un espace précis de 0,2 mm (visible à travers les fenêtres
d’inspection) entre le rotor central et les lames de coupe.
 Lorsque l’espacement est correct, serrez entièrement la lame avec les vis de maintien.
 Serrez les vis de la fenêtre d’inspection

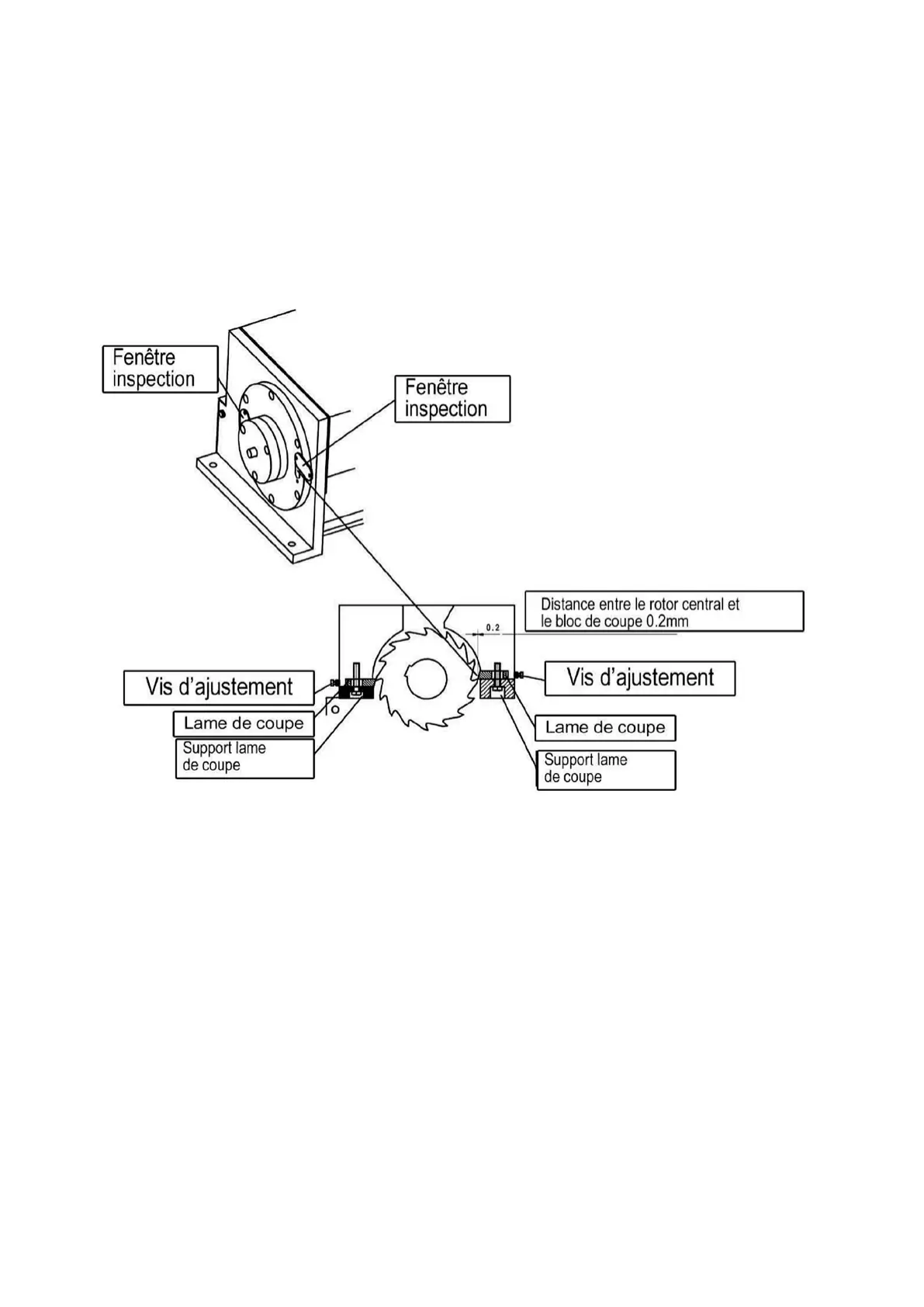

Shéma d’assemblage des lames de coupe
79
