Kobra SSD - Demontage du Rotor; Remontage du Rotor

DEMONTAGE DU ROTOR
Si lors de l’inspection visuelle du rotor, il apparait clairement que celui-ci a besoin d’un affutage, procédez
comme suit:

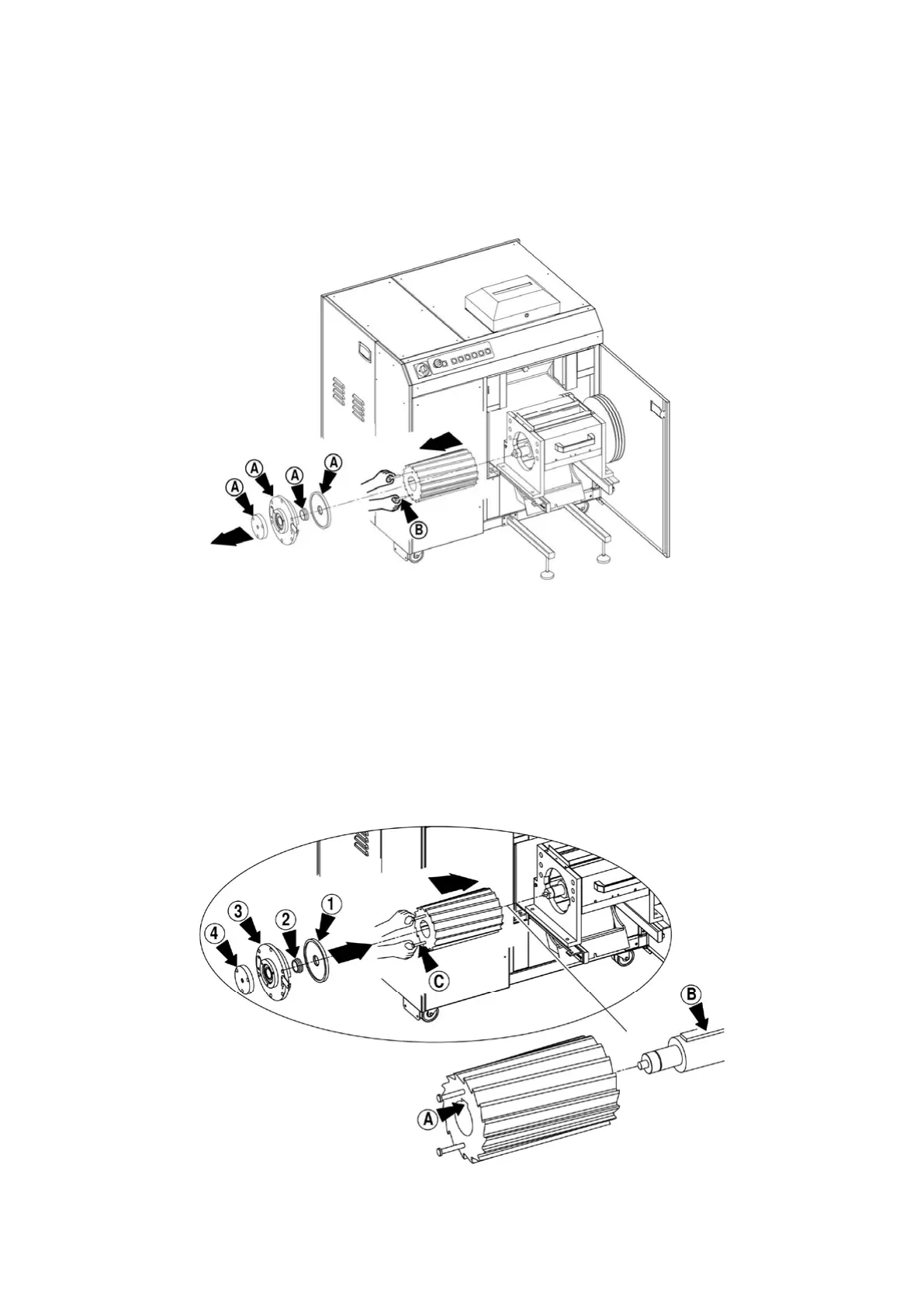

1. Sortez les disques « A » en dévissant les vis de fixation
2. Vissez 2 vis M10 x 80 « B » afin d’obtenir une meilleure prise pour sortir l’axe central comme indiqué sur
le shéma
NB: Pour cette opération faites appel à du personnel qualifié et au moins 2 personnes
REMONTAGE DU ROTOR
Une fois l’affutage réalisé, le rotor doit être remis à sa place comme suit :
- Positionnez le rotor en alignant l’encoche « A » avec l’encoche « B » situé sur l’axe de l’arbre
- Poussez aussi loin que possible le rotor sur l’arbre
- Retirez-les vis « C »
- Repositionnez les disques dans l’ordre indiqué sur le shéma (1-2-3-4) et remettez en place la vis retirée
lors du démontage
NB: Pour cette opération faites appel à du personnel qualifié et au moins 2 personnes
