ÜBERPRÜFEN DER RIEMEN-SPANNUNG
Entfernen Sie die rechte Seitenwand des Gerätes.

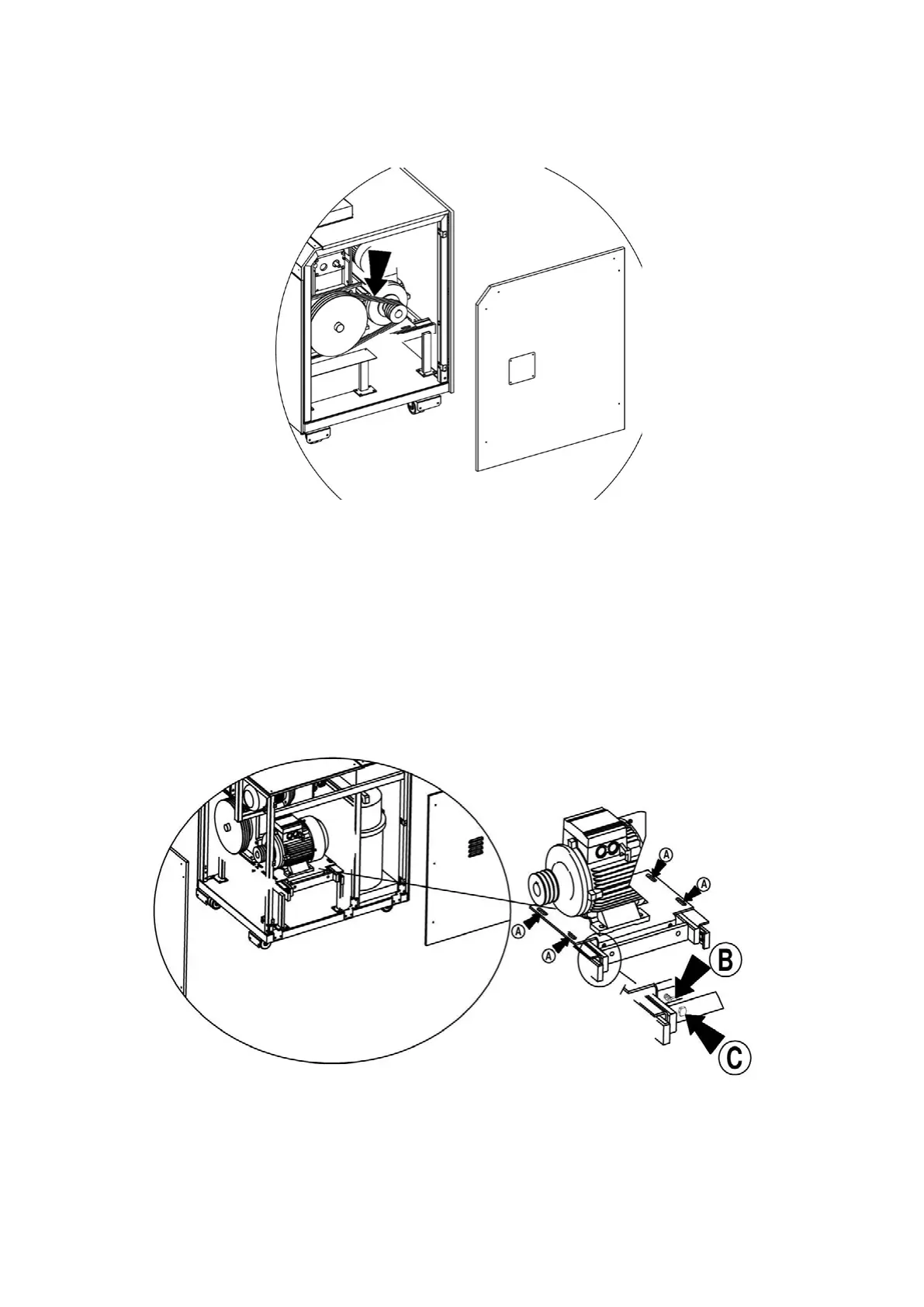

Überprüfen Sie, ob der Riemen im Mittelteil eine Bewegung von 10-15 mm hat, wie im Diagramm
dargestellt.
SPANNEN DER RIEMEN (Bild “C”)
WENN DIE RIEMEN-SPANNUNG EINGESTELLT WERDEN MUSS:
- Entfernen Sie die seitliche Abdeckung hinten rechts am Gerät.
- Lösen Sie die Schrauben “A” und die Gewindemutter “B”, ziehen Sie die Schrauben “C” an und überprüfen
Sie, dass der Riemen im Mittelteil eine Bewegung von 10 – 15 mm hat.
- Schrauben Sie die Gewindemutter “B” fest und ziehen Sie die Schrauben “A” an.
- Setzen Sie die Abdeckung an der rechten Rückseite des Gerätes wieder ein.
Bild “C”
