SECTION 3 - PARTS, ASSEMBLIES & HARDWARE
1-3-15
3-15
© 2018 Konami Gaming Inc. P/N 810237
CONCERTO UPRIGHT
(Original Instructions)
69
3
104
70
22
20
46
85
83
91
74
100
4
70
75
103
70
ITEM PART # DESCRIPTION
3. 190070 FAN,GUARD,3.25” MOUNTING (3)
4. 191602 BKT, MTG, SWITCH
20. 192799 BRKT, MTG, LATCH/SWITCH
22. 192809 BRKT, LATCH, UPPER, DSPL DR
46. 310619 ASSY, ENCL, 4” WOOFER
69. 450015 NUT, HEX KEP, 6-32 (15)
70. 450016 NUT, HEX KEP, 8-32 (118)
74. 450110 SCREW, SEMS, PH PHIL, 6-32 X 1/4 (2)
ITEM PART # DESCRIPTION
75. 450115 SCREW, SEMS, PH PHIL, 8-32 X 1/4 (16)
83. 450176 WASHER, #8 FLAT (5)
85. 450282 NUT, HEX, NYLOCK, 8-32 (8)
91. 450581 LATCH, DRAW, SPRING TENSION
100. 490044 SWITCH,CHERRY,E79-30A (3)
103. 490456 CLAMP, VINYL COATED, 3 1/2, BLACK (36)
104. 530054 FAN, LOGIC BOX, 600mm HARNESS (3)

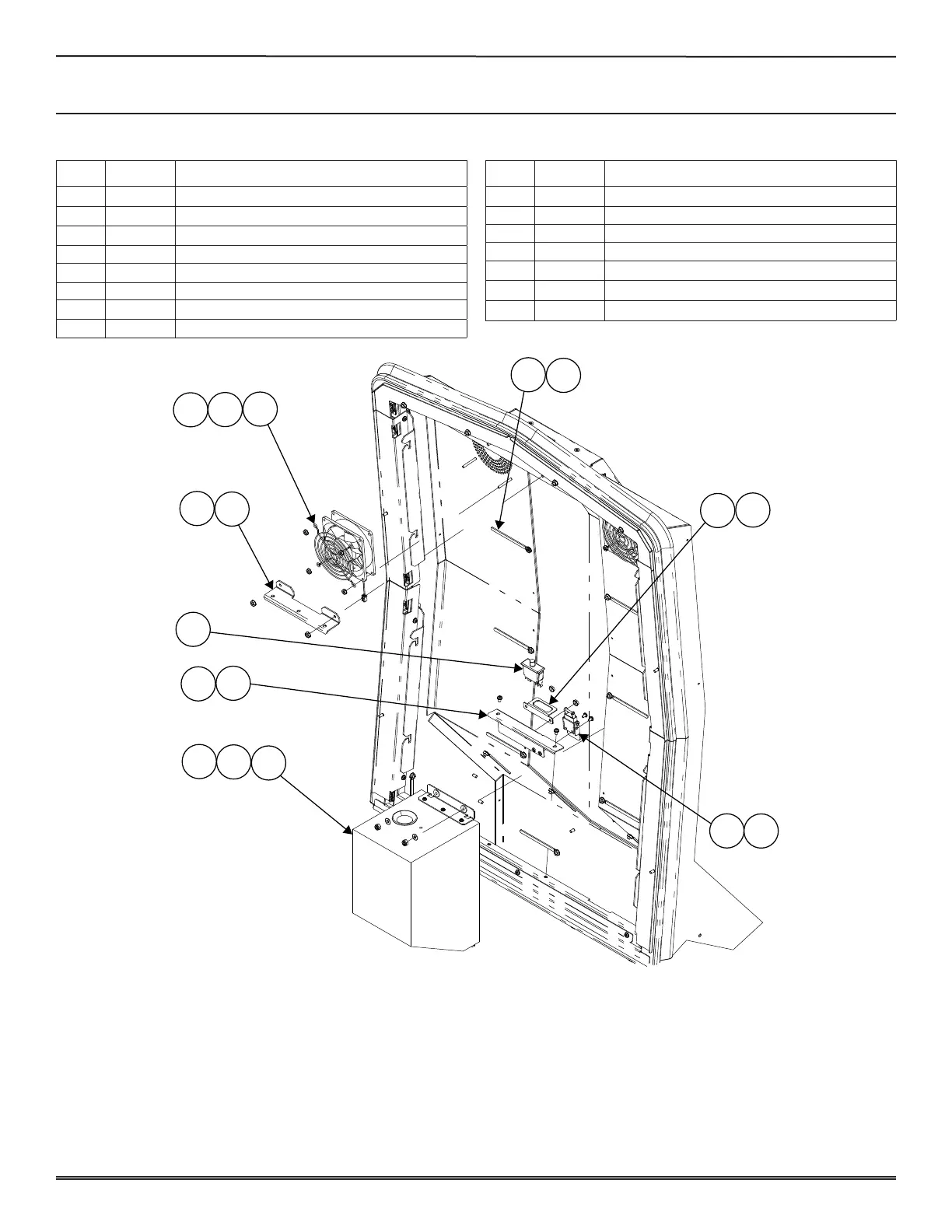

P/n 331259 assy, cab, Main (Fig. 6 oF 6)
