Montage der Frontplatteneinheit

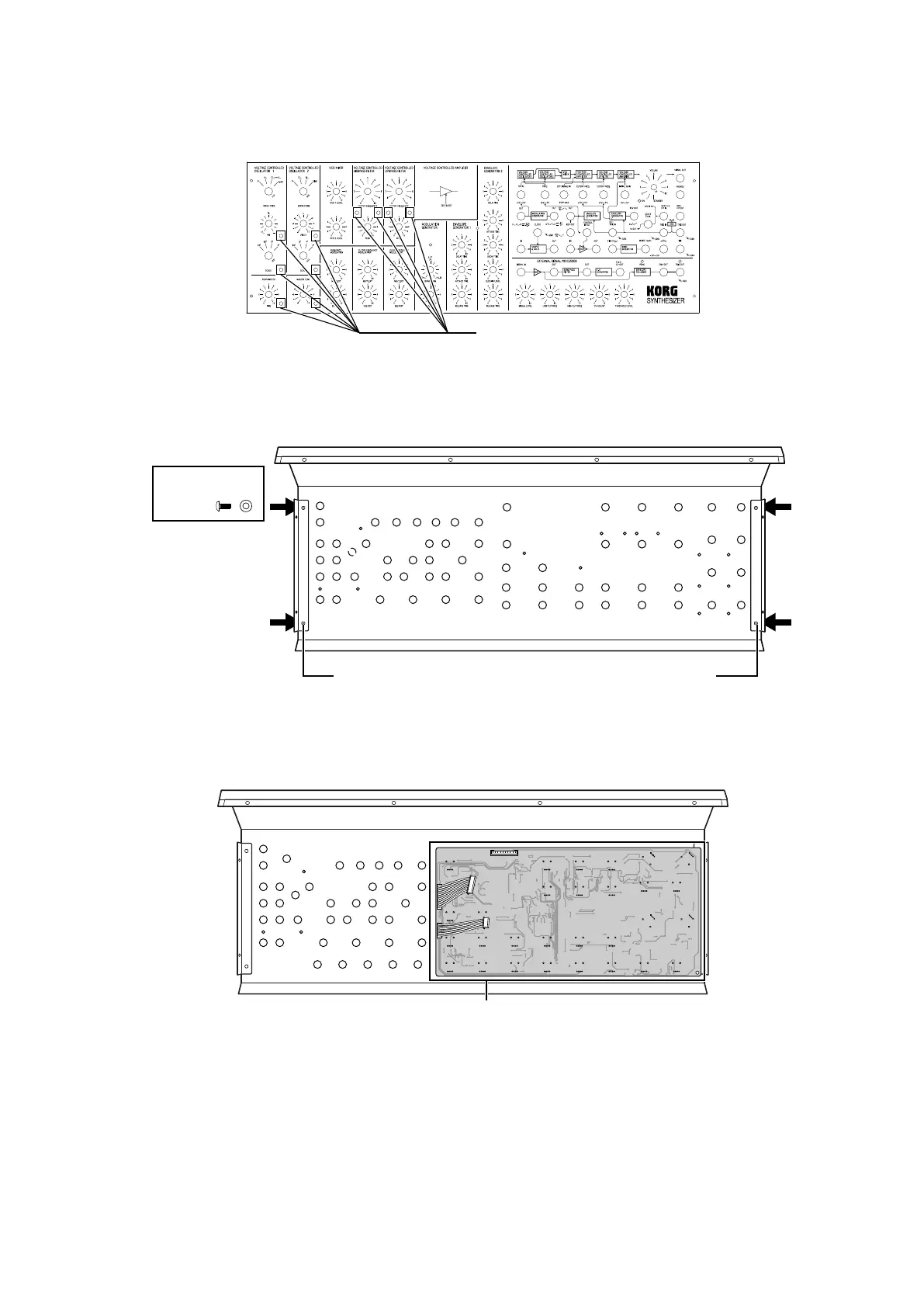

1. Anbringung der Gummibuchsen an der Frontplatte
Setzen Sie die Gummibuchsen in die zehn dafür vorgesehenen Stellen auf der Frontplatte.
Vorsicht: Achten Sie darauf, dass Sie die Gummibuchsen in die korrekten Stellen einsetzen.
Gummibuchsen
2. Anbringen der L-förmigen Halter links und rechts auf der Rückseite der Frontplatte mit Schrauben und Unterlegscheiben (B)
Richten Sie die Schraubenlöcher an der linken Seite der Frontplatte mit den Löchern in der L-förmigen Schiene aus und befes-
tigen Sie die Schiene mit zwei Schrauben und Unterlegscheiben (B) . Befestigen Sie die andere L-förmige Schiene an der rech-
ten Seite der Frontplatte auf die gleiche Weise. Die beiden L-förmigen Schienen sind baugleich und daher nicht seitengebunden.
L-förmige Schienen L-förmige Schienen
Schraube
Unterlegscheibe (B)
3. Anbringen der VR Leiterplatte (groß) an der Frontplatte mit Muttern (C)
Vorsicht: Gehen Sie vorsichtig vor, um Verletzungen an den Händen zu vermeiden.
Vorsicht: Achten Sie darauf, dass die Frontplatte beim Festziehen der Muttern nicht vom Ringschlüssel zerkratzt wird.
Vorsicht: Wenn Sie die Muttern zu fest anziehen, lassen sich die Knöpfe möglicherweise nicht mühelos bewegen.
VR-Platine (groß)
