Stellen Sie sicher, dass
die LEDs durch die
Frontplatte passen.
Mutter (C)

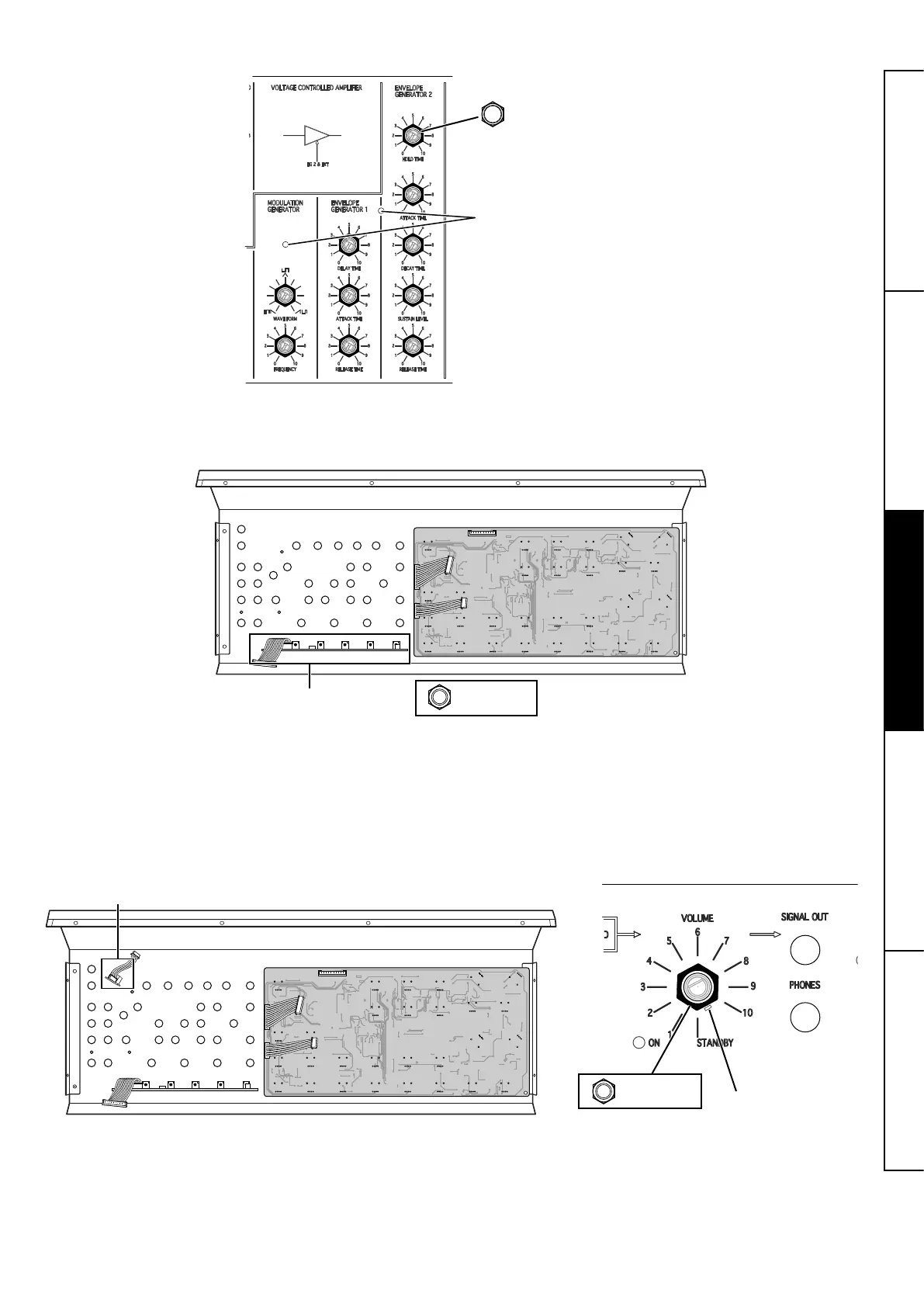

4. Befestigung der VR-Platine (klein) an der Frontplatte mit den mitgelieferten Muttern (B)
Vorsicht: Gehen Sie vorsichtig vor, um Verletzungen an den Händen zu vermeiden.
Vorsicht: Achten Sie darauf, dass die Frontplatte beim Festziehen der Muttern nicht vom Ringschlüssel zerkratzt wird.
VR-Platine (klein)
Mutter (B)
5. Befestigung der VR-Schalterplatine an der Frontplatte mit den mitgelieferten Muttern (B)
Trennen Sie den Kabelstrang (der an die Buchsenfeldplatine angeschlossen wird) von der VR-Schalterplatine und bringen Sie
die VR-Schalterplatine dann an der Frontplatte an. Stellen Sie mithilfe des Führungsstifts an der Schalterplatine und dem Füh-
rungsloch an der Frontplatte die korrekte Ausrichtung sicher und befestigen Sie die Schalterplatine mit den mitgelieferten Mut-
tern.
Vorsicht: Achten Sie darauf, dass die Frontplatte dass die Frontplatte beim Festziehen der Muttern nicht vom Ringschlüssel zer-
kratzt wird.
VR-Schalterplatine
Führungsstift
Mutter (B)
