ASSEMBLER

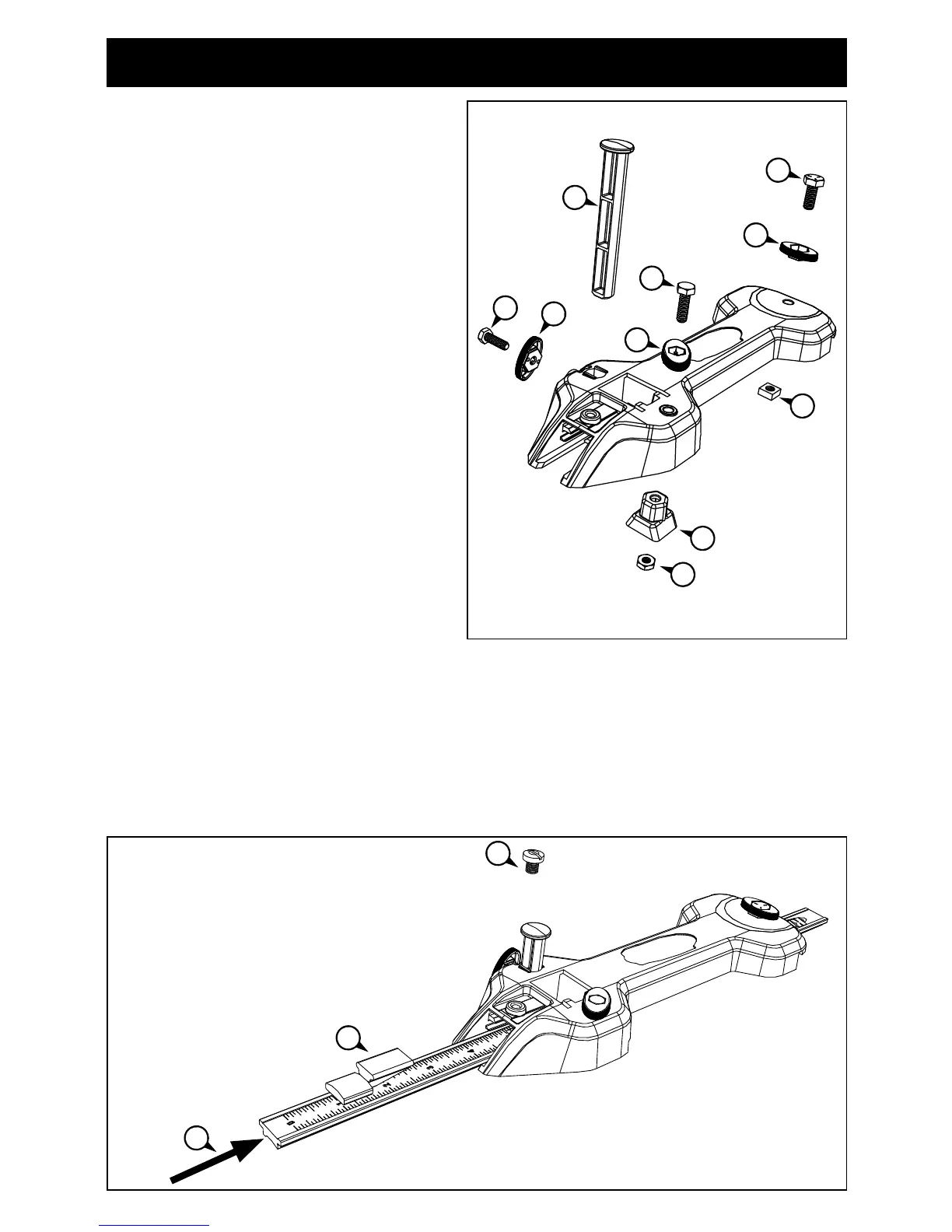

(1) Installez le grand boulon, la
poignée et l’écrou carré dans le
corps du guide. Serrez l’ensemble
jusqu’à ce que la tête du boulon
soit insérée dans la poignée.
Desserrez l’ensemble d’un demi-
tour à un tour pour permettre à
l’écrou de glisser dans les fentes
en T du guide sur rail.
(2) Installez un petit boulon, une
poignée, une cale et un écrou
hexagonal dans le corps du guide.
Serrez l’ensemble jusqu’à ce
que la tête du boulon soit insérée
dans la poignée et l’écrou dans la
cale. Desserrez l’ensemble pour y
installer la barre d’arrêt.
(3) Assemblez le petit boulon et
la poignée restants et vissez-les
complètement dans le corps du
guide pour insérer la tête du boulon dans la poignée.
(4) Desserrez l’ensemble et installez le pied niveleur.
(5) Faites glisser la barre d’arrêt dans le corps du guide de sorte que l’extrémité de
la marque du zéro soit visible à l’extrémité du pied niveleur du corps.
(6) Installez la lentille et la vis de lentille. Répétez ces étapes pour assembler le
deuxième guide longitudinal.
