Assemblage du gabarit
1

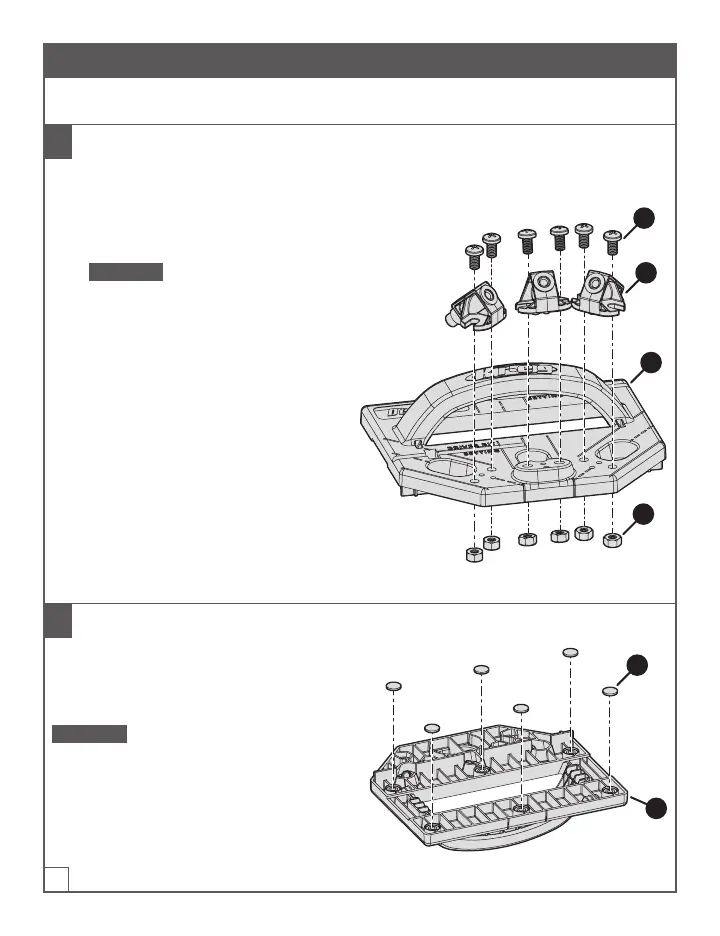

Fixation des guides-forets au Deck Jig
Le Deck Jig comprend trois guides-forets. Chaque guide-foret est xé à l’aide d’une paire de
trousde montage sur le Deck Jig.
a. Retournez le Deck Jig (A) pour trouver
une paire de trous de montage d’un
guide-foret.
Remarque Il y a trois paires de trous
demontage (une paire par guide-foret).
b. Insérez deux écrous de guide-foret (D)
dans la paire de trous de montage située
sous le DeckJig(A).
c. En maintenant les écrous de guide-foret
(D) en place, tournez le Deck Jig (A) à
l’endroit et placez un guide-foret (B) en
position sur ces deux trous de montage.
d. Insérez une vis de guide-foret (C) dans
chacun des trous de montage et utilisez
un tournevis cruciforme n°2 pour serrer
fermement les vis.
e. Répétez ces étapes pour xer les deux
guides-forets (B) restants au Deck Jig(A).
C
B
D
A
2
Collage des pieds en caoutchouc au Deck Jig
Retirez les pieds en caoutchouc (E) du
lm protecteur et collez-les sur les six
emplacements désignés situés sous le
gabarit(A).
Remarque Les pieds en caoutchouc
empêchent le gabarit de glisser sur
lesplanches.
A
E
