Kreg Deck Jig - Ensamblaje de la Guía

36
Ensamblaje de la guía
1

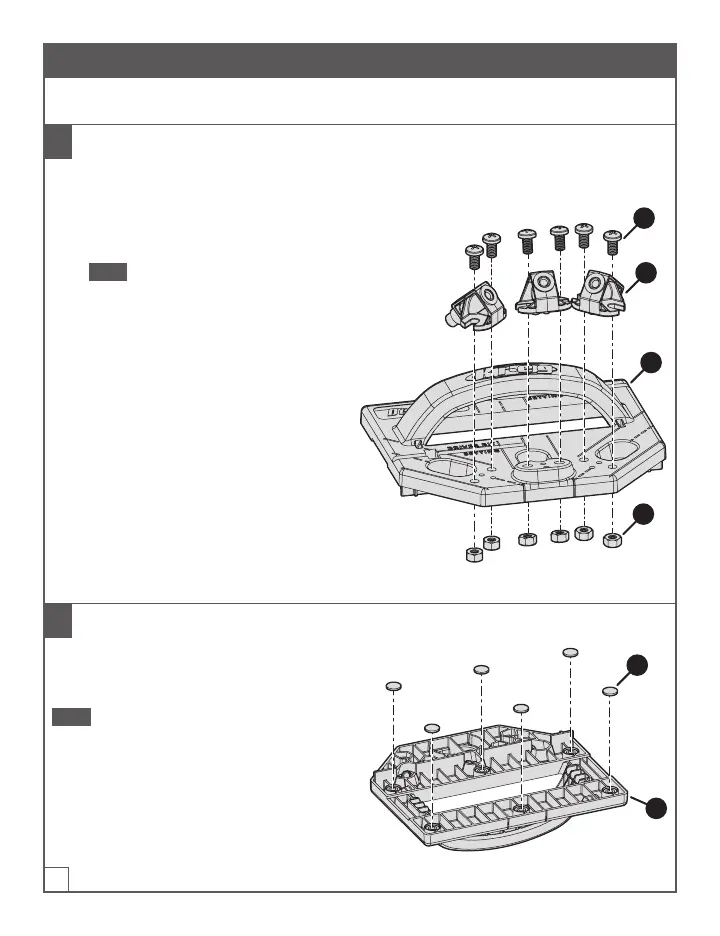

Fije las guías de taladro al Deck Jig
El Deck Jig incluye tres guías de taladro. Cada guía de taladro se une a un par de agujeros de
montaje en el Deck Jig.
a. Dé la vuelta al Deck Jig (A) y ubique un
par de agujeros de montaje para una guía
de taladro.
Nota Hay tres pares de oricios de
montaje (un par por guía de taladro).
b. Inserte dos tuercas de la guía de taladro
(D) en el par de agujeros de montaje en la
parte inferior del DeckJig(A).
c. Sosteniendo las tuercas de la guía de
taladro (D) en su lugar, dele la vuelta al
Deck Jig (A) hacia arriba y coloque una
guía de taladro (B) en posición sobre esos
dos agujeros de montaje.
d. Inserte un tornillo de la guía de taladro
(C) en cada uno de los dos agujerosde
montaje y use un destornilladorPhillips
no. 2 para apretar los tornillos rmemente.
e. Repita estos pasos para unir las dos
guías de taladro restantes (B) al Deck
Jig(A).
C
B
D
A
2
Adhiera las patas de goma al Deck Jig
Retire las patas de goma (E) de la hoja de
respaldo y adhiéralas a las seis ubicaciones
designadas en la parte inferior de la guía (A).
Nota Las patas de goma evitan que la guía se
deslice sobre las tablas.
A
E
