Colocación del collarín de profundidad
Antes de taladrar su primer oricio, debe colocar el collarín de profundidad tanto en la broca
como en la punta del destornillador. Los collarines de profundidad lo ayudan a lograr la
profundidad adecuada del agujero y del tornillo, asegurando la unión más fuerte posible con una
exposición mínima a los elementos.
Nota Siga las instrucciones para terrazas ranuradas o no ranuradas, según el tipo de tablas que
esté utilizando para sus proyectos.
Consejo Después de la colocación inicial del collarín de profundidad, verique el ajuste cada
cierto tiempo para asegurar que cada collarín de profundidad esté correctamente establecido.
1

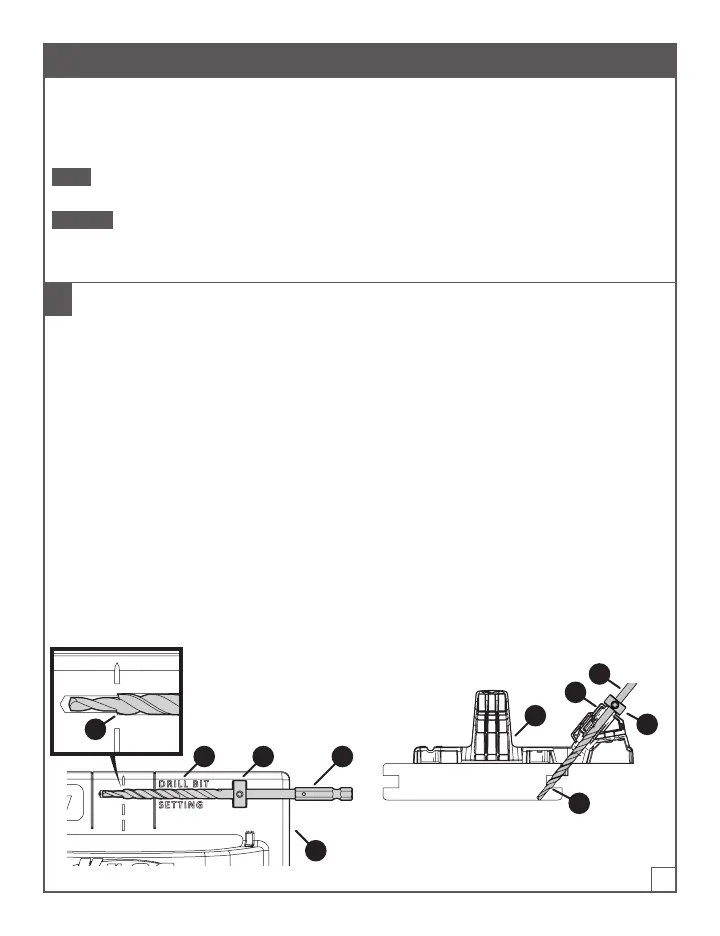

Ajuste del collarín de profundidad en la broca
Este collarín de profundidad controla la profundidad y posición donde el "reborde" detendrá
altornillo.
Para terrazas no ranuradas:
a. En el Deck Jig (A), ubique el medidor (1)
nombrado “Drill Bit Setting” (Ajuste de la
broca del taladro).
b. Coloque un collarín de profundidad (H)
en la ranura empotrada y use la llave
hexagonal (I) para mantenerlo en posición.
c. Deslice la broca (F) a través del collarín
de profundidad (H) hasta que el reborde
(2) de la broca (F) se alinee con la línea
discontinua.
d. Use la llave hexagonal (I) para apretar el
collarín de profundidad (H) a la broca (F)
de forma segura.
H1 F
2
A
Para terrazas con ranura:
a. Coloque el Deck Jig (A) en el extremo
deuna tabla de terraza ranurada.
b. Deslice la broca (F) en la guía de taladro
central (1) hasta que el reborde de la
broca (2) esté nivelado con la parte
inferior de la ranura en la tabla de la
terraza.
c. Sosteniendo la broca (F) en esta posición,
deslice el collarín de profundidad (H)
sobre la broca(F) hasta que el collarín de
profundidad (H) descanse contra la guía
de taladro (1).
d. Use la llave hexagonal (I) para apretar el
collarín de profundidad (H) a la broca (F)
de forma segura.
A
H
F
1
2
