Mise en place des bagues de profondeur
Avant de percer votre premier trou, vous devez mettre en place les bagues de profondeur sur
la mèche de forage et l’embout de vissage. Les bagues de profondeur vous permettent de bien
régler la profondeur du trou et de la vis, de façon à vous assurer un joint aussi solide que possible
avec une exposition minimale aux intempéries.
Remarque Suivre les instructions pour les planches rainurées ou non rainurées en fonction du
type de planches utilisées pour votre terrasse.
Astuce Après la mise en place initiale de la bague de profondeur, vériez les réglages de temps
en temps pour vous assurer que chaque bague de profondeur est toujours à la bonne place.
1

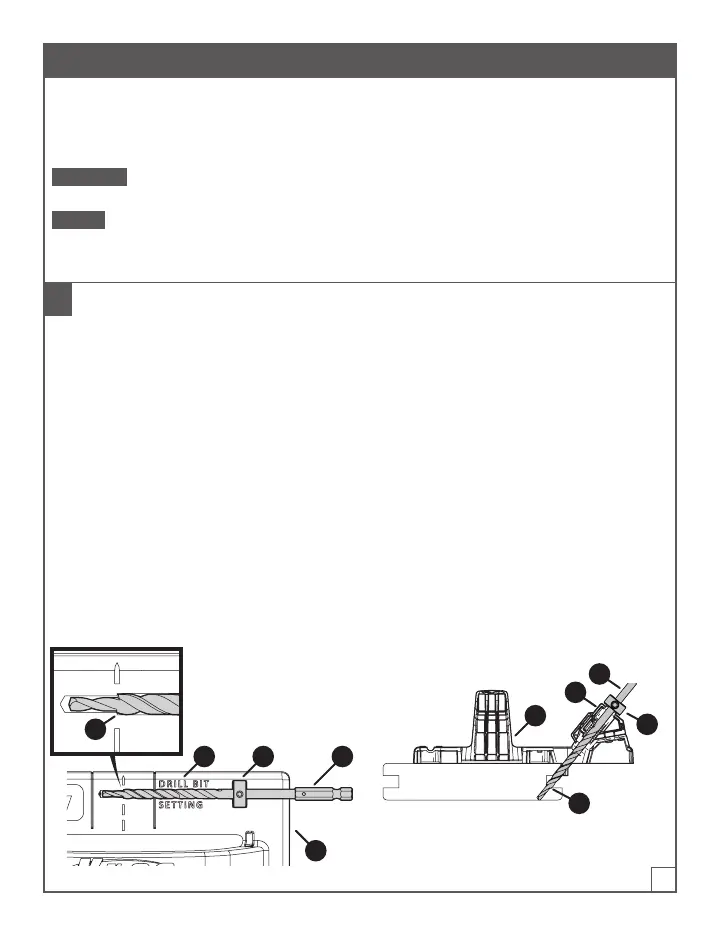

Réglage de la bague de profondeur sur la mèche de forage
La bague de profondeur détermine la profondeur du trou et l’emplacement de l’arrêt de la vis par
l’«épaulement».
Pour des planches de terrasse non rainurées:
a. Sur le Deck Jig (A), trouvez la jauge (1)
portant le marquage «Drill Bit Setting»
(réglage de la mèche de forage).
b. Placez une bague de profondeur (H)
dans la fente encastrée et utilisez une clé
hexagonale (I) pour la maintenir en place.
c. Faites glisser la mèche (F) dans la
bague de profondeur (H) jusqu’à ce que
l’épaulement (2) de la mèche (F) s’aligne
avec la ligne pointillée.
d. Utilisez la clé hexagonale (I) pour serrer la
bague de profondeur (H) et bien la xer
sur la mèche de forage (F).
H1 F
2
A
Pour des planches de terrasse rainurées:
a. Placez le Deck Jig (A) à l’extrémité d’une
planche de terrasse rainurée.
b. Faites glisser la mèche de forage (F) dans
le guide-foret central (1) jusqu’à ce que
l’épaulement de la mèche (2) soit de
niveau avec le fond de la rainure de la
planche de terrasse.
c. En maintenant la mèche de forage (F)
dans cette position, faites glisser la bague
de profondeur (H) sur la mèche (F) jusqu’à
ce que la bague de profondeur (H) repose
sur le guide-foret (1).
d. Utilisez la clé hexagonale (I) pour serrer la
bague de profondeur (H) et bien la xer
sur la mèche de forage (F).
A
H
F
1
2
