Assemblage

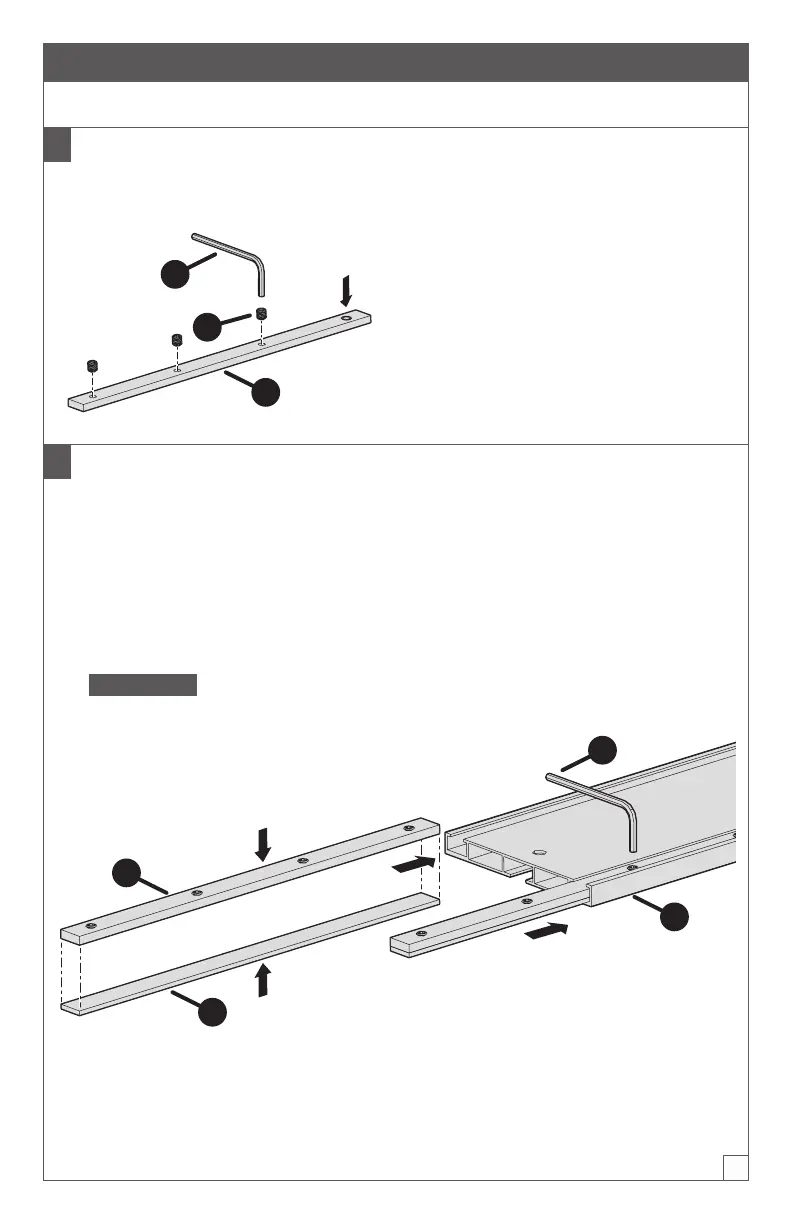

1 Préparez les barres de raccordement supérieures
a. Vissez toutes les vis pression (AA) dans les barres de raccordement supérieures (A).
b. Utilisez la clé hexagonale (DD) pour la xer en place.
A
AA
DD
2 Assemblez les barres de raccordement
a. Placez une barre de raccordement supérieure (A) sur une barre de raccordement
inférieure (B) et faites glisser cet assemblage dans la rainure du rail de guidage à l’aide
de la pince GripMaxx
™
(C), en laissant dépasser environ la moitié de l’assemblage de
barres à l’extérieur de la rainure.
b. Répétez cette étape pour l’autre rainure du rail de guidage avec la pince GripMaxx
™
(C).
c. Serrez partiellement les vis dans les barres de raccordement à l’aide de la clé
hexagonale (DD). Cela permet de s’assurer que les barres de raccordement sont bien
en place dans les rainures.
ATTENTION
Ne serrez pas complètement les vis pression. Cela se fera à l’étape 3.
C
B
A
DD
