Kreg Straight Edge Guide - Montage

53
Montage

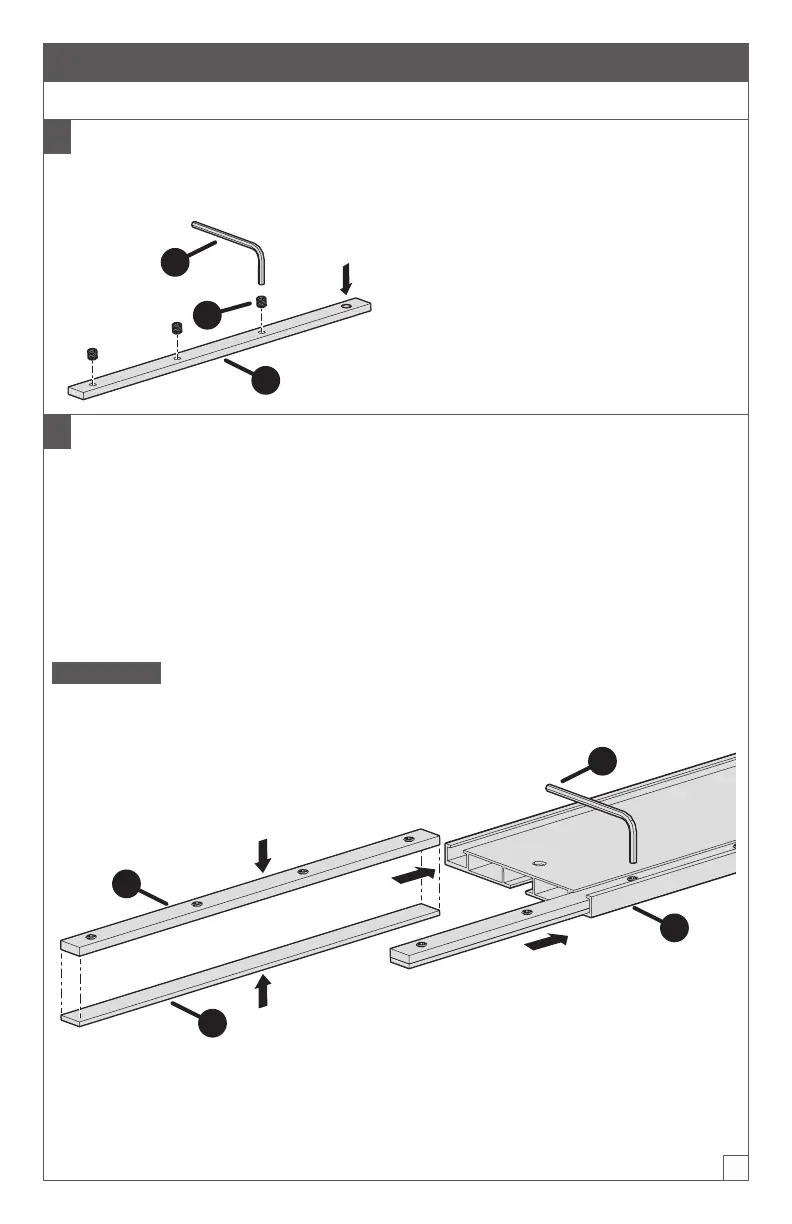

1 Préparation des barres supérieures de connexion
a. Visser toutes les vis de xation (AA) dans les barres supérieures de connexion (A).
b. Utilisez la clé allen à 6 pans (DD) pour les visser complètement.
A
AA
DD
2 Montage des barres de connexion
a. Placez une barre supérieure de connexion (A) sur une barre inférieure de connexion (B) et
les glisser dans la rainure du rail de guidage avec l’élément de serrage GripMaxx
™
(C), en
laissant environ la moitié des barres de connexion montées en dehors de la rainure.
b. Refaites cette procédure dans l’autre rainure du rail de guidage avec l’élément de serrage
GripMaxx
™
(C).
c. Vissez partiellement les vis dans les barres de connexion avec la clé allen à 6 pans (DD).
Cela permettra de s’assurer que les barres de connexion sont parfaitement insérées
dans les rainures.
ATTENTION Ne serrez pas complètement les vis de xation. Cela se fera
àlatroisième étape.
C
B
A
DD
