54

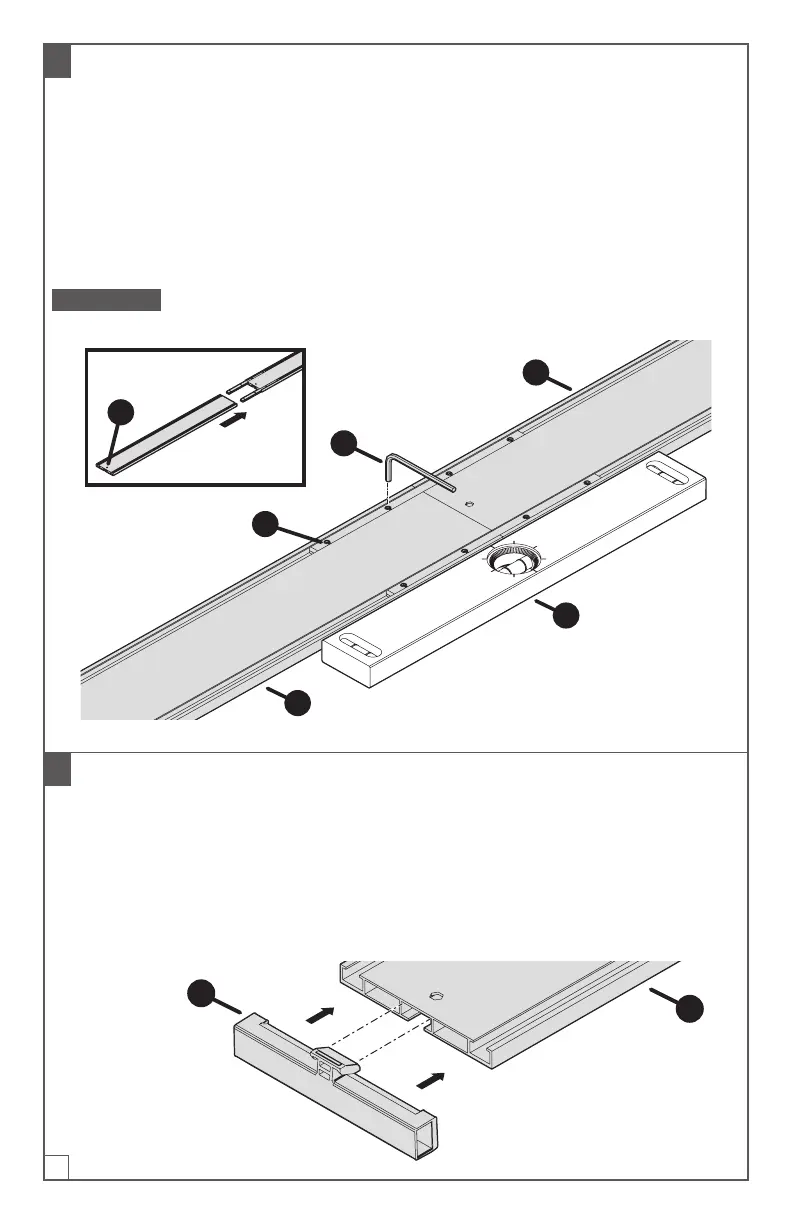

3 Fixation des rails de guidage
a. Glissez le rail de guidage (D) sur les barres de connexion, en s'assurant que le
trou sur le rail de guidage (1) est à l’opposé des barres de connexion.
b. Utilisez un niveau (2) ou une règle droite pour veiller à aligner correctement les
rails de guidage connectés. Serrez complètement les vis de xation (AA) des
barres de connexion au rail de guidage (D) avec une clé allen à 6 pans (DD).
c. Pour le Guide pour coupe rectiligne XL et la Rallonge de Guide pour coupe rectiligne:
Répétez les étapes a et b jusqu’au montage complet des sections du rail de guidage.
ATTENTION Assurez-vous de ne pas trop serrer les vis pour ne pas endommager le rail de
guidage. Le serrage recommandé est 1/4 de tour après le point de résistance au serrage.
C
AA
DD
D
2
1
4 Installation de l’élément de serrage réglable GripMaxx™
a. Emboîtez l’élément de serrage réglable GripMaxx
™
(E) dans la partie inférieure du
rail de guidage assemblé (D).
b. Vériez que la surface GripMaxx
™
de l’élément de serrage est bien en face de la
surface correspondante sur le rail de guidage (C).
c. Inclinez légèrement l’élément de serrage réglable GripMaxx
™
(E) pour le glisser
dans le rail de guidage assemblé (D).
D
E
