37

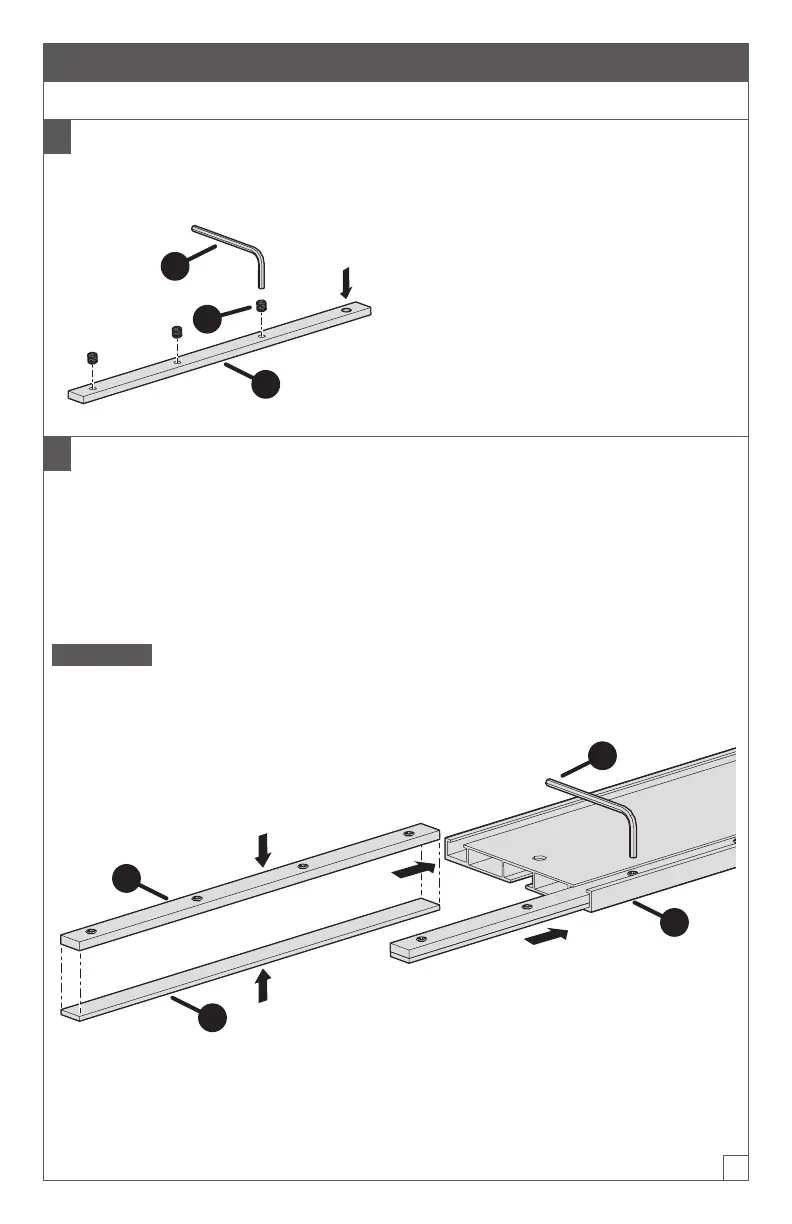

Ensamblaje
1 Preparación de las barras conectoras superiores
a. Enrosque todos los tornillos de ajuste (AA) en las barras conectoras superiores (A).
b. Use la llave hexagonal (DD) para enroscarlos en su lugar.
A
AA
DD
2 Ensamblaje de las barras conectoras
a. Coloque una barra conectora superior (A) sobre una barra conectora inferior (B)
y deslice el conjunto sobre el canal del riel guía con el sujetadorGripMaxx
™
(C),
dejando alrededor de la mitad del conjunto de la barra conectora fuera del canal.
b. Repita con el otro canal del riel guía con el sujetadorGripMaxx
™
(C).
c. Ajuste parcialmente los tornillos de las barras conectoras con la llave hexagonal (DD).
Esto garantiza que las barras conectoras queden bien ajustadas en los canales.
ATENCIÓN No apriete todavía los tornillos de ajuste por completo. Esto se hará en
el paso 3.
C
B
A
DD
