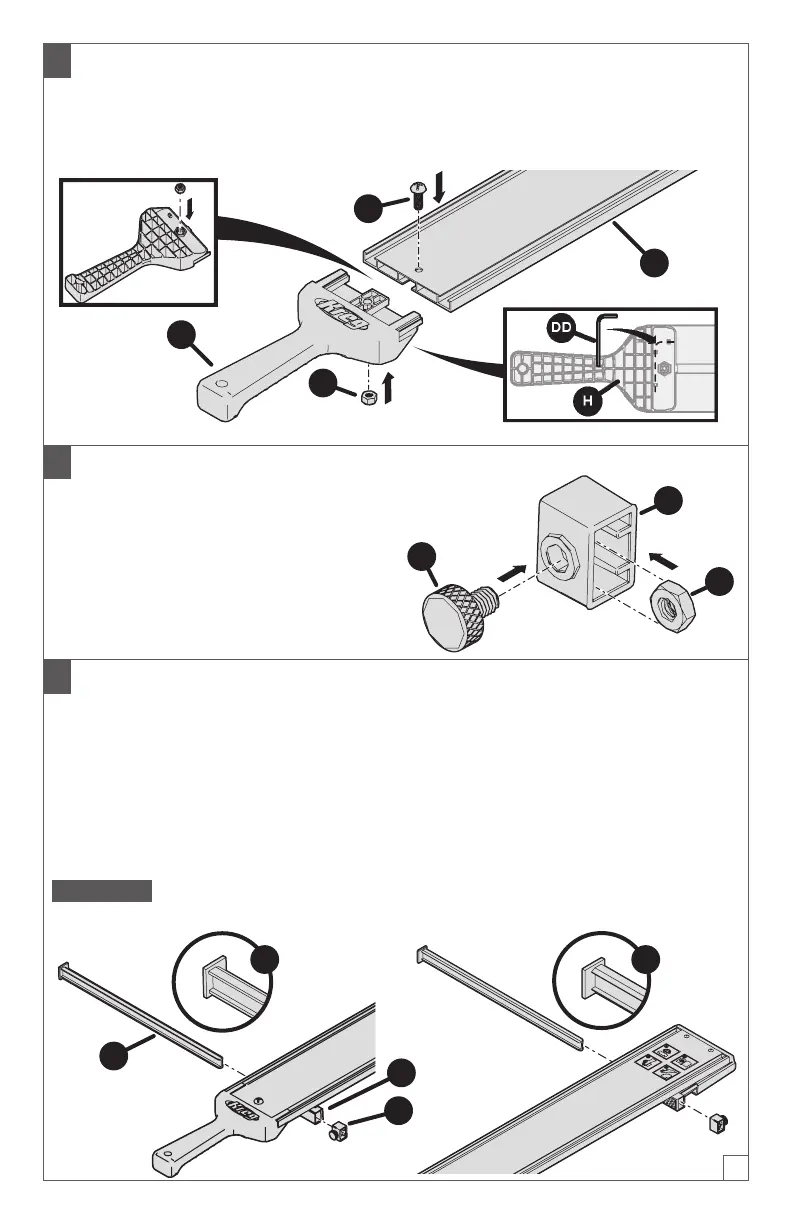

5 Instalación de la manija
a. Deslice la manija (H) en el riel guía (D) y asegúrese de que ambos oricios estén
alineados. Fíjela con el perno de la manija (EE) y la tuerca de la manija (FF).
b. Guarde la llave hexagonal (DD) en los sujetadores debajo de la manija.
H
EE
D
FF
H
DD
6 Ensamblaje de los retenes del indicador de la línea de corte
a. Instale un tornillo de apriete manual
del indicador de la línea de corte
(BB) y la tuerca del retén (CC) en
un retén del indicador de la línea de
corte (G) como se muestra.
b. Repita este proceso con ambos retenes.
7 Instalación de los brazos del indicador
a. Deslice un brazo del indicador de la línea de corte (F) en el sujetador ajustable
GripMaxx
™
(E). Verique que el lado más largo (1) del brazo (F) esté orientado
hacia adentro, como se muestra. Luego instale el retén del indicador de la línea
de corte (G) en el otro extremo del brazo (F).
b. Repita para instalar el segundo brazo del indicador de la línea de corte en el riel
guía con el sujetadorGripMaxx
™
(C) y asegúrese de que el lado más largo (1)
esté orientado hacia adentro.
ATENCIÓN  Los brazos del indicador de la línea de corte son reversibles para sierras con
la hoja a la izquierda o la derecha. Consulte la sección de calibración en este manual.
1 1
F
E
G
BB
CC
G
