36

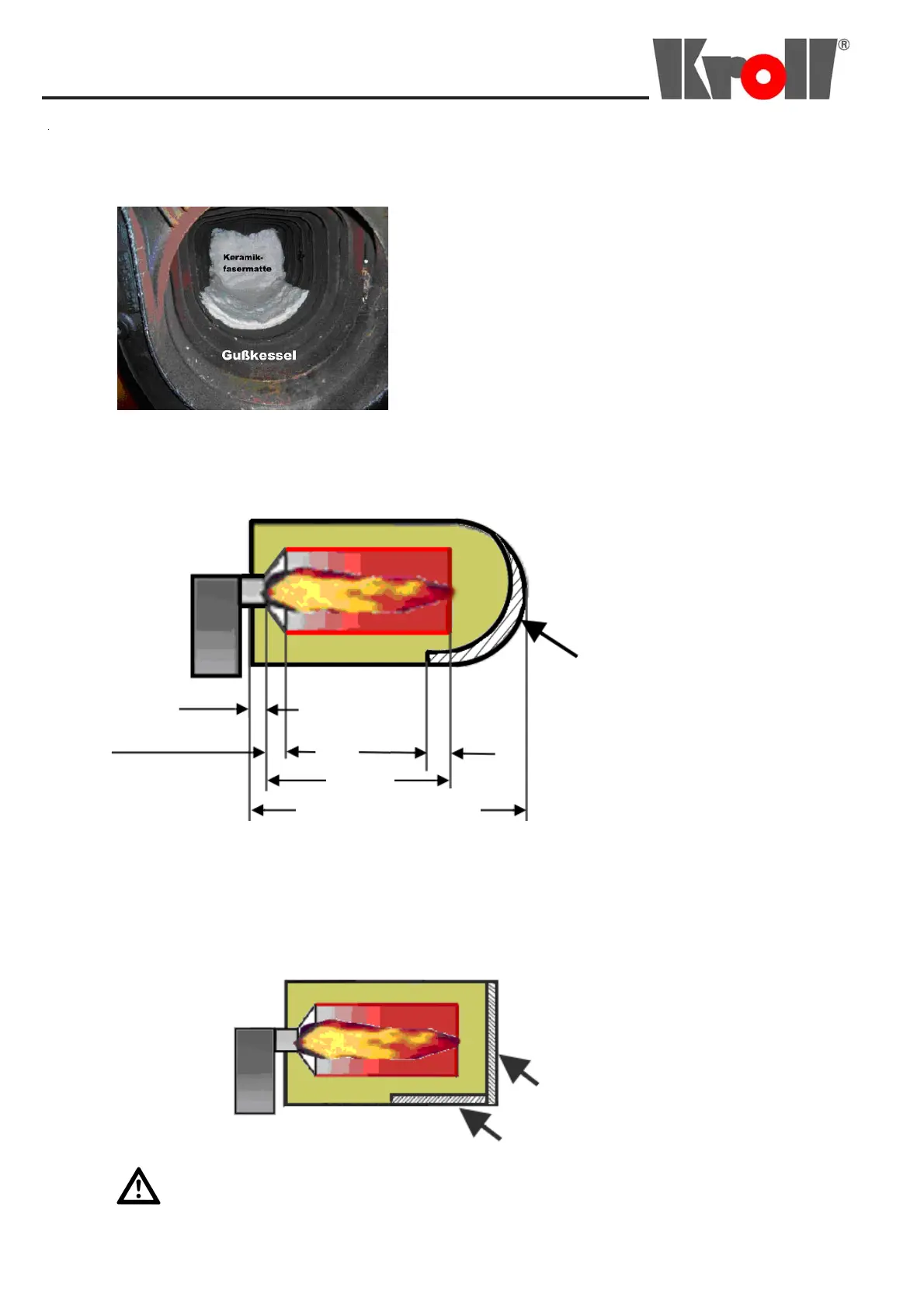

Beigelegte Keramikfasermatte
Einbau
Kessel mit nach hinten gewölbter Feuerraumrückwand
Kessel mit senkrechter Feuerraumrückwand
Sicherheitshinweis:
Bei nicht benötigen der Matte diesen Beutel verschlossen aufbewahren bzw. nach den
ülti
en Abfallvorschriften entsor
en.
Die Keramikfasermatte ist am Kesselende eines jeden
Gusskessels einzubringen.
Dabei ist die Matte vom Boden ansteigend zur Rückwand
hin einzubringen um bei einer tröpfchenförmigen
Verbrennung eine Belagsbildung zu verhindern.
Die Matte kann auf die Feuerraumgeometrie angepasst
werden, indem sie entsprechend gefaltet wird.
Nicht benötigte Überhänge können abgeschnitten werden.
Dabei ist bei der Bearbeitung zu beachten, dass geeignete,
dem Zweck entsprechende Schutzmaßnahmen getroffen
werden.
Brennraum - Ø beim Einbau von
ZVP – Rohr min. 180 mm
** gekennzeichnete Maße sind
Mindestmaße
KG/UB20PK = 20 mm
KG/UB20 - KG/UB200 = 25 mm
~10 mm
**260 mm
**30 - 10 mm
KG/UB20PK = ** 300 mm
KG/UB20 = ** 320 mm
KG/UB55 = ** 360 mm
KG/UB70 = ** 360 mm
KG/UB100 = ** 380 mm
KG/UB150 = ** 400 mm
KG/UB200 = ** 400 mm
Keramikfasermatte wird der gewölbten
Feuerraumrückwand angepasst
Keramikfaserplatte
(Artikel-Nr. 039363)
an Feuerraumrückwand stellen
Keramikfasermatte auf den
Feuerraumboden le
en
