41
Ausgabe Nov. 2009
Technische Änderungen vorbehalten
Maß
a
[min.]
b
[min.]
c
20 mm 50 mm 20 mm
Für die optimale Verbrennung empfehlen
wir den Einbau eines Glührohres.
Hiermit wird eine heiße Brennkammer
erzeugt.
Vorteile beim Einsatz eines
Glührohres
:
-
Energieeinsaprung
- Bessere Verbrennung
-
Längere Standzeit des Brenners
Einbau:
Glührohreinsatz in die Brennkammer
einbauen, die nebenstehenden Mindest-
masse einhalten. Die Flamme muss sich
in der Mitte des Glührohres befinden.
Einbau der Keramikfasermatte:
die Matte muss den kompletten Brennkammerboden
und seitlich so hoch wie möglich verlegt sein, jedoch
dürfen die Züge nicht verdeckt werden.
Keramikfasermatte
Keramikfasermatte
Glührohreinsatz

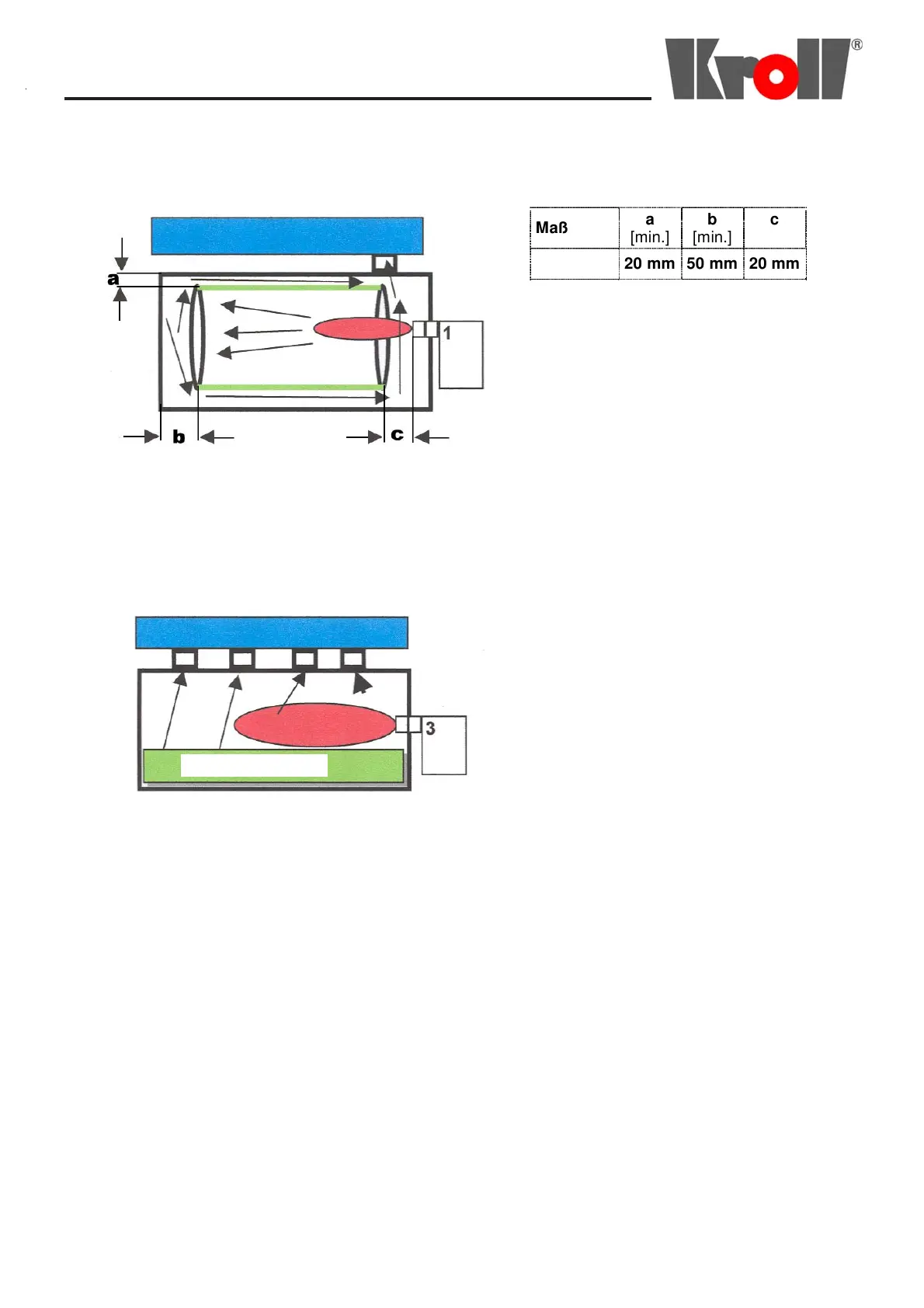

Einbau Glührohr
