Natte céramique pour chaudière fonte
Mise en place

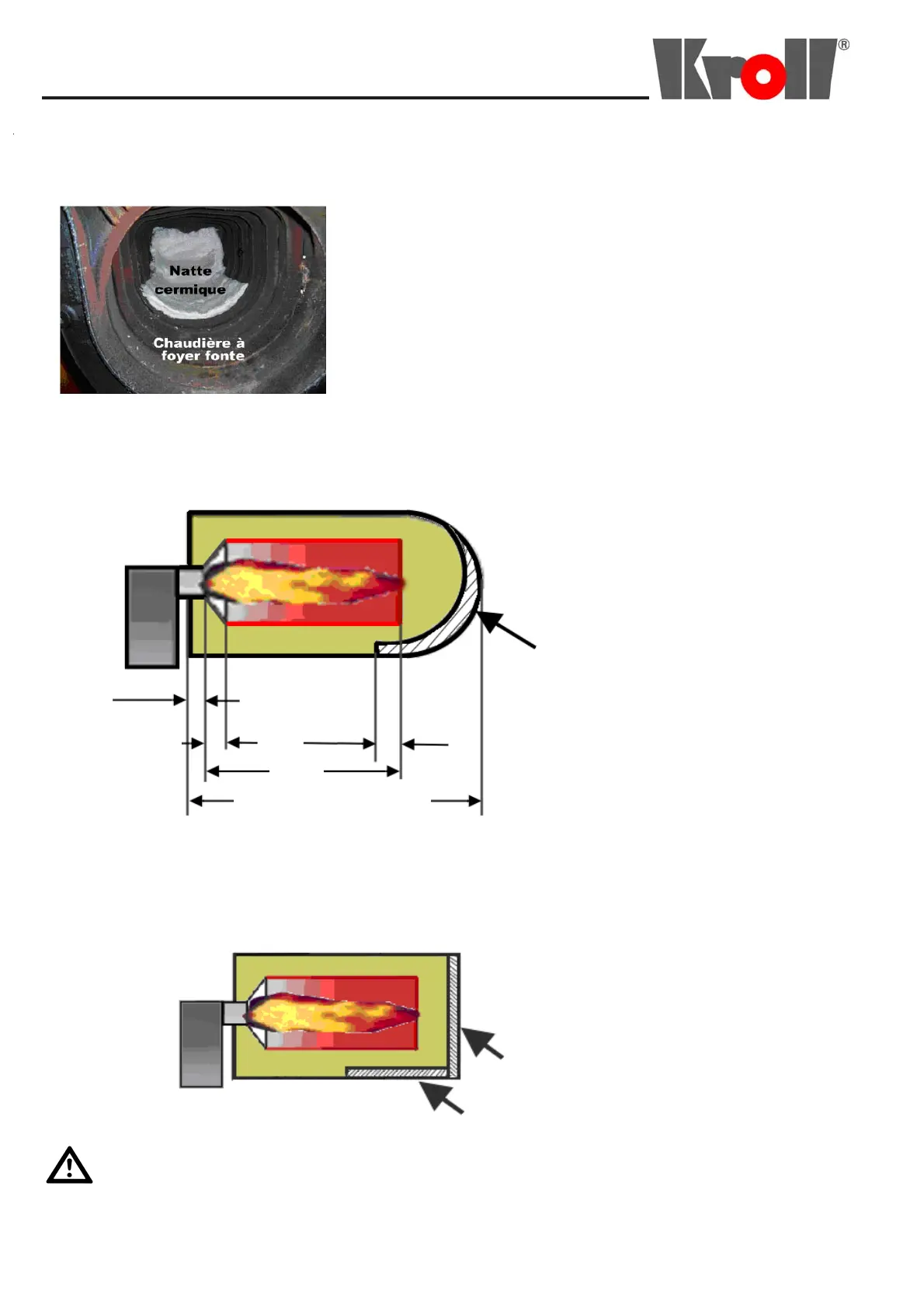

Chaudière avec fond de chambre de combustion bombé
KG/UB20PK = ** 300 mm
KG/UB20 = ** 320 mm
KG/UB55 = ** 360 mm
KG/UB70 = ** 360 mm
KG/UB100 = ** 380 mm
KG/UB150 = ** 400 mm
KG/UB200 = ** 400 mm
Chaudière avec fond de chambre de combustion plat
Conseil de sécurité :
Placer la natte céramique au fond de la chambre de
combustion de la chaudière fonte
La natte céramique a pour fonction de prévenir
l’encrassement du foyer en cas de combustion incomplète.
Il faut la placer comme sur la photo : sur le bas de la partie
arrière du foyer et la faire remonter sur le fond du foyer.
Plier la natte afin de l´adapter aux dimensions de la
chambre de combustion.
Découper les morceaux inutiles.
Pour réaliser la mise en place de la natte céramique, il faut
prendre les mesures de protection appropriées.
En cas de non-utilisation, conserver la natte dans lsac fermé ou éliminer celle-ci selon les
directives en vigueur
Si vous voulez installer une tube de
combustion, le Ø minimal de la
chambre de combustion est 180 mm
**
les mésures marquées sont des
mesures minimales
KG/UB20PK = 20 mm
KG/UB20 + KG/UB 200
= 25 mm
~10 mm
**260
**30 - 10
Natte céramique adapté
au fond bombé
Mettre la natte céramique
(article no. 039363)
verticalement
Et horizontalement au fond de la
chambre de combustion
KG/UB20PK = ** 300 mm
KG/UB20 = ** 320 mm
KG/UB55 = ** 360 mm
KG/UB70 = ** 360 mm
KG/UB100 = ** 380 mm
KG/UB150 = ** 400 mm
KG/UB200 = ** 400 mm
