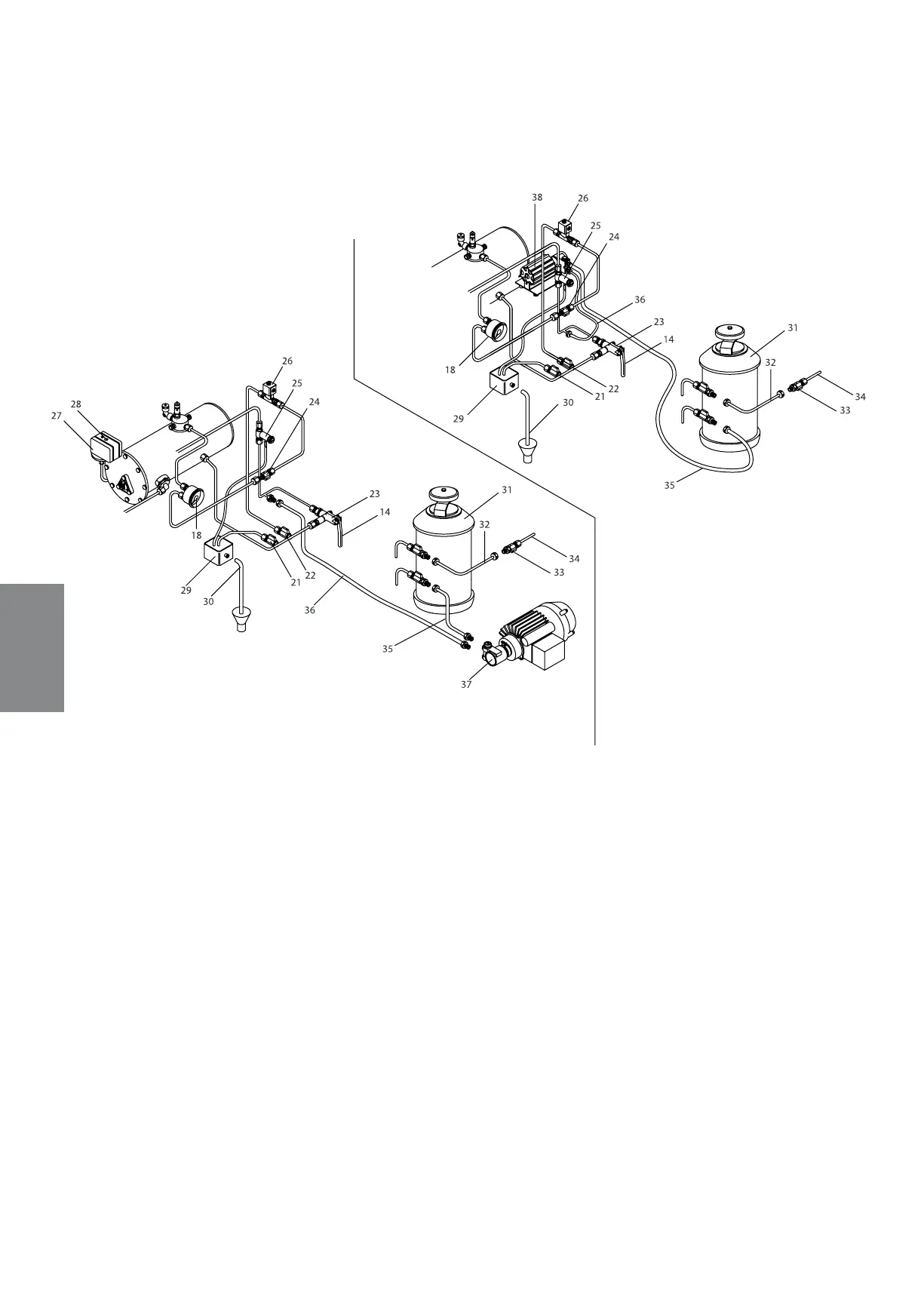

3. Wasseranschlussplan
66
DEUTSCH
1 Hauptschalter
2 Strommeldeleuchte
3 Dampfspritze
4 Ein-/Ausschalter Tassenwärmer
5 Dampfentnahmehahn
6 Ausgabetaste Kaffee einfach kurz
7 Ausgabetaste Kaffee einfach lang
8 Ausgabetaste Kaffee doppelt kurz
9 Ausgabetaste Kaffee doppelt lang
10 Dauerausgabetaste
11 Heißwasserentnahmehahn
12 Ausgabegruppe Kaffee Espresso
13 Filtergehäuse mit Hebelgriff
14 Hebel für manuelle Wasserzufuhr
in den Kessel
15 Heißwasserspritze
16 Druckknopf für Gaszündung
17 Gassicherheitsknopf
18 Manometer mit doppelter Skala
19 Kaffeeausgabetaste
20 Schauglas
21 Ablaufhahn für Kessel
22 Hahn Füllstandautomatik
23 Rückschlagventil
24 Hahn Füllstandautomatik
25 Rückschlag-und Sicherheitsventil
26 Magnetventil Füllstandautomatik
27 Druckwächter
28 Eichschraube für Druckwächter
29 Sudlade
30 Ablassrohr
31 Wasserenthärter
32 Zufuhrrohr Wasserenthärter
33 Zufuhrhahn (Wasserleitung)
34 Zufuhrrohr (Wasserleitung)
35 Zufuhrrohr für Pumpe
36 Zufuhrrohr für Maschine
37 Pumpe (extern)
38 Pumpe (eingebaut)
Legende:
