Lab.gruppen E SERIES User Manual

15
Entrées audio
Les entrées audio sont symétrisées électroniquement et utilisent des
connecteurs de type Phœnix à trois points. Suivez les indications +,
+ et masse quand vous faites les connexions.
Sorties pour enceinte
Les sorties pour enceinte utilisent des connecteurs à bloc
détachable.
Le courant maximal par ce connecteur est de 41 Arms (au-delà de la
capacité de l'amplicateur). Des câbles atteignant 4 mm
2
(12 AWG)
peuvent être acceptés. Respectez la polarité pour éviter les pertes
dans les basses fréquences par annulation de phase.

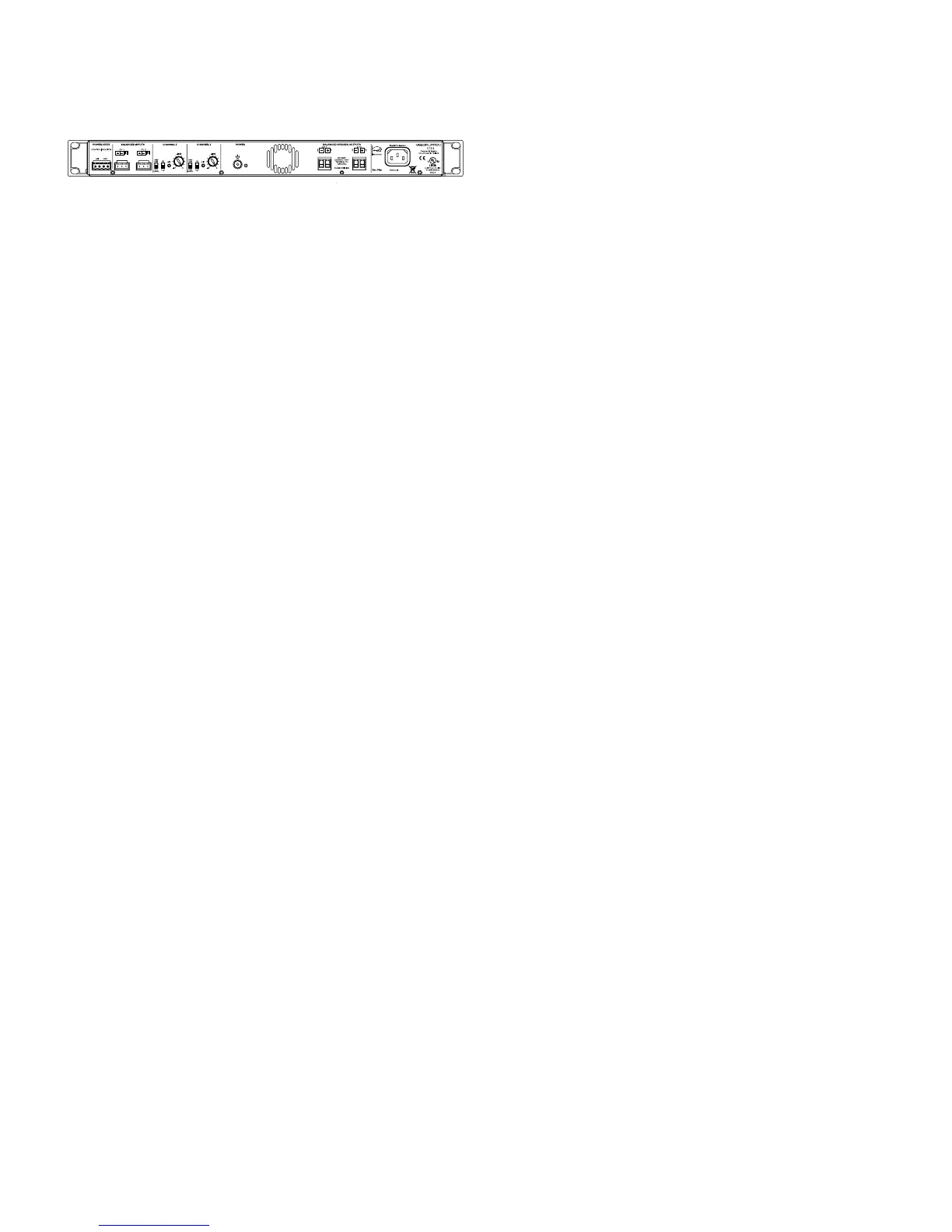

Face arrière
Note importante sur l'allumage/extinction automatique – Tous
les amplicateurs E Series comprennent un dispositif d'allumage/
extinction automatique (APD). À la sortie d'usine (par défaut),
l'amplicateur passe en mode de veille basse consommation quand
aucun signal n'a été reçu pendant 20 minutes. Il se réactive quand
est reçu un signal supérieur au seuil de présence de signal. Pour des
informations sur le calibrage du seuil de présence de signal, veuillez
vous référer au mode d'emploi.
Interrupteur et voyant d'alimentation - Quand on le presse
momentanément, il fait alterner l'alimentation entre veille et mise en
service. Le voyant s'allume en ambre pour la veille et en vert pour la
mise en service.
Atténuateurs – La plage va de 0 dB à -inni; à la verticale, la valeur
est de -10 dB. La sensibilité de l'amplicateur est de 4 dBu avec
l'atténuateur à 0 dB et de 14 dBu à -10 dB.
SIG – S'allume en vert quand le signal entrant dépasse le seuil de
présence du signal (SPT). Pour le réglage de la valeur SPT, veuillez
vous référer au mode d'emploi complet.
High-pass / Full-range – Sélectionne le réglage large bande (Full-
range) ou un ltre passe-haut à 50 Hz (High-pass).
70 V / Lo-Z – Sélectionne le réglage pour le Rail Sensing Limiter
(RSL).
La position 70V doit être sélectionnée pour les systèmes à tension
constante et pour une pleine puissance nominale sous charge de 8
ou 16 ohms. La position Lo-Z doit être sélectionnée pour la pleine
puissance sous des charges de 2 ou 4 ohms ou pour limiter la sortie
maximale en 8 ou 16 ohms. Pour des informations sur les réglages
de RSL en vue d'une charge asymétrique, veuillez vous référer au
mode d'emploi.
GPI/GPO – Les GPI/GPO permettent l'utilisation de relais externes
pour mettre sous et hors tension.
Voir le mode d'emploi pour des informations sur la conguration des
entrées/sorties GPIO.
