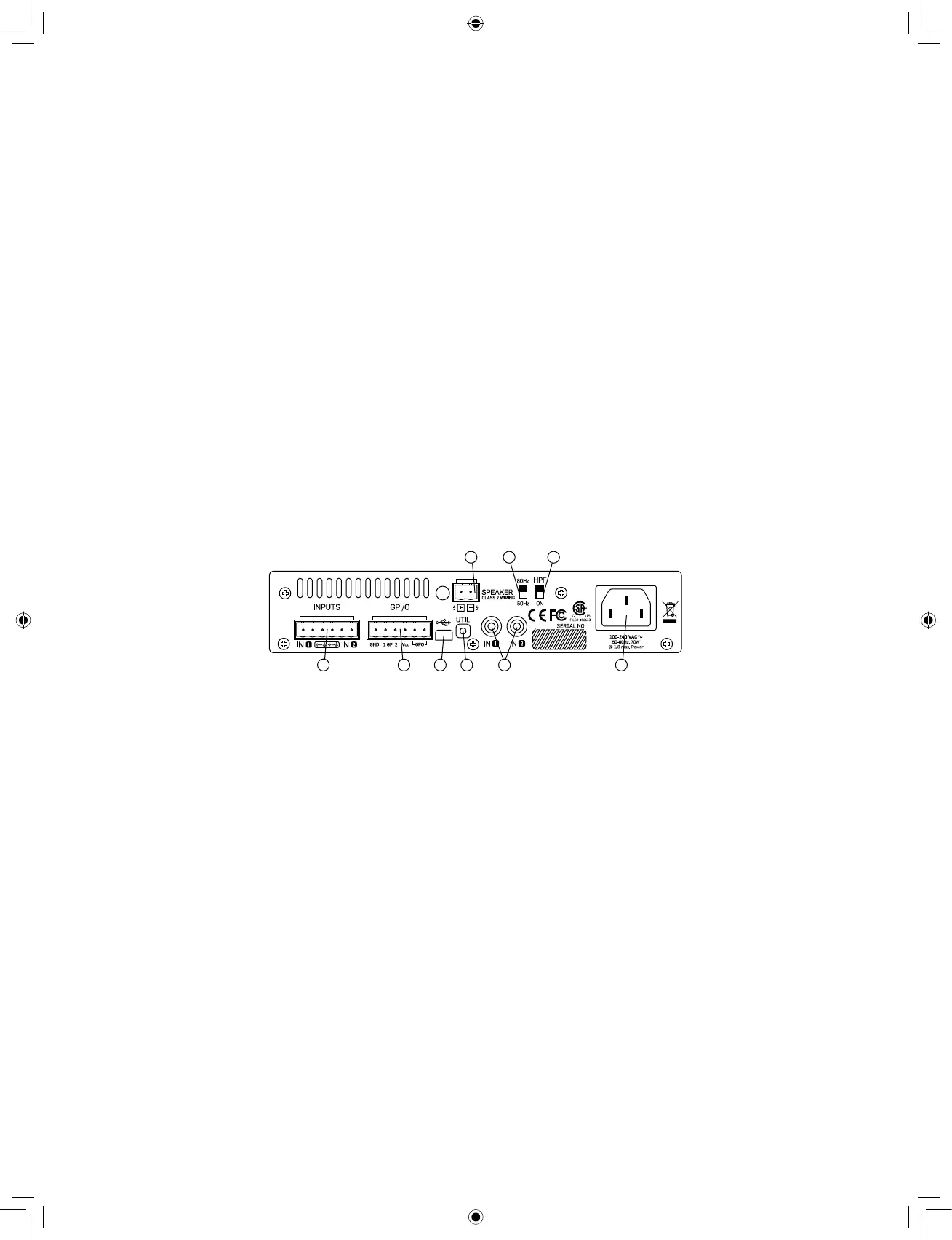

Rückseite: Hochohmige Mono-Modelle
(LUCIA 60/1-70, 120/1-70 und 240/1-70)
1 Symmetrische Audio-Eingänge (1 und 2): Die symmetrischen Eingän-
ge sind als dreipolige Euroblock-Anschlüsse ausgeführt. Die korrekte Polarität
(+ / -) und die Schutzleiteranschlüsse sind auf der Rückseite des Verstärkers
angegeben.
2 Unsymmetrische Audio-Eingänge (1 und 2): Schließen Sie an diese
beiden Cinch-Eingänge unsymmetrische Signalquellen (zum Beispiel Video
-
monitore oder CD-Player) an. Anmerkung: Die symmetrischen und unsym-
metrischen Eingänge sind parallel geschaltet. Es sollte zu jedem Zeitpunkt
nur an jeweils ein Eingangspaar eine Signalquelle angeschlossen sein.
3 Lautsprecherausgänge: Zum Anschluss von Lautsprechern in einem
verteilten 70V- oder 100V-System. Bitte beachten Sie: Wenn der Übertrager
eine Einstellung für 100V hat, ist die Gesamtleistung dieselbe wie bei 70V.
Da jedoch die Begrenzung bei -3 dB (bezogen auf 100 V) aktiviert wird,
entspricht die Leistung pro Lautsprecher nur der Hälfte der am Lautspre
-
cher-Übertrager gewählten Einstellung. Daher sollte die Einstellung auf das
Doppelte der gewünschten Leistung erfolgen.
4 GPIO/Fernbedienungs-Anschluss: Schließen Sie externe Steue
-
rungs- und Statusüberwachungsgeräte an diesen sechspoligen Eurob-
lock-Anschluss an. Siehe hierzu auch den Abschnitt „GPIO-Konfiguration“ im
folgenden Kapitel „Einrichtung und Betrieb“.
5 USB-Anschluss: Schließen Sie hier zum Herunterladen von Presets einen
externen Computer an. Siehe hierzu auch den Abschnitt „DSP/Matrix-Kon
-
figuration“ im Betriebshandbuch. Der Anschluss erfolgt über ein USB-Kabel
mit Mini-B-Stecker (im Lieferumfang enthalten).
6 UTIL-Taster (Utility): Mit diesem eingelassenen Taster kann das Gerät zur
Aktualisierung der integrierten Software (Firmware) in den Update-Modus
geschaltet werden. Um den Update-Modus zu aktivieren, müssen Sie diesen
Taster drücken und halten, während ein USB-Stecker in die USB-Buchse
gesteckt wird. Weitere Informationen finden Sie in der Betriebsanleitung
(Operation Manual).
7 Netzanschluss: Schließen Sie an dieser Buchse das mit dem Produkt
gelieferte Stromkabel an.
8 Frequenzwähler für Hochpasslter: Wählen Sie als Hochpass-
Grenzfrequenz 80 Hz oder 50 Hz. Dieser Filter ist seriell zur Konfiguration, die
in der Software Application Browser vorgenommen wird.
9 HPF-Schalter (Hochpasslter): Wählen Sie die Einstellung ON zum
Aktivieren des Hochpassfilters.
